Форматно-раскроечный центр с ЧПУ JIYU KS928
Длина раскроя, мм
2800
Скорость пильной каретки, м/мин
0-100
Мощность двигателя основной пилы, кВт
15
Конструктивные особенности
Характеристики
Документация
Технические характеристики
Длина раскроя, мм
2800
Скорость пильной каретки, м/мин
0-100
Мощность двигателя основной пилы, кВт
15
Мощность двигателя подрезной пилы, кВт
2
Общая мощность, кВт
23.5
Размер раскроя, мм
2800
Высота раскроя, мм
100-120
Способ позиционирования
Automatic
Точность позиционирования, мм
±0.02
Точность раскроя, мм
±0.15
Посадочное отверстие основной пилы, мм
75
Количество оборотов основной пилы, об/мин
4100
Мощность двигателя пильной каретки, кВт
2.0
Серводвигатель толкателя, кВт
2.0
Диаметр подрезной пилы, мм
200
Посадочное отверстие подрезной пилы, мм
50
Количество оборотов подрезной пилы, об/мин
6200
Скорость толкателя, м/мин
0-100
Холостой ход, м/мин
0-120
Рабочее давление воздуха, МПа
0.6-0.8
Мощность двигателя нагнетателя воздуха, кВт
3
Допуск в пределах 1 м от стойки, мм
0.02
Способ прижима материала
Пневматические захваты
PLC
FATEK
Низковольтовые электрические
Schneider
Промежуточные реле, контакторы
Schneider
Двигатели
Igarashi / XL
Инвертор, Серово моторы
INVT
Переключатели,кнопки управления
KNDELE
Электромагнитные клапаны
AirTAC / Easun
Пневмоцилиндры
AirTAC / TODI
Монитор
JIKEWEI
Прецизионная стойка
Precision Rack
Промышленный компьютер
JIKEWEI
Модель
KS928
Вес, кг
6350
Назначение
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка.
Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

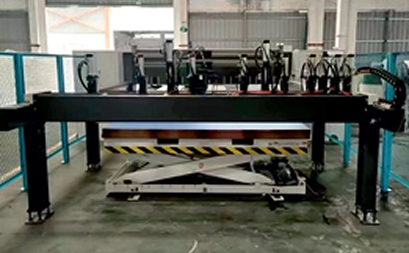

Станина Станина
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

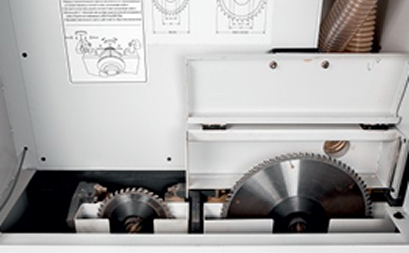

Пильный узел
Пильный блок на массивных направляющих оснащен раздельными приводами основного (15 кВт) и подрезного (2 кВт) пильных дисков.
Высокоскоростная обработка данных
Промышленный программируемый контроллер обеспечивает высокоскоростную обработку и передачу данных.
Оптимизация процесса раскроя

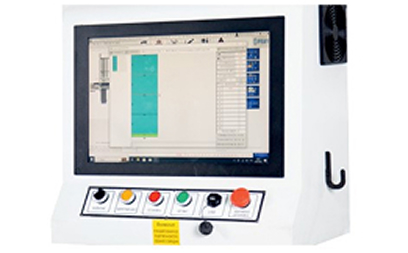

Станок оснащен промышленным компьютером и программным обеспечением с оптимизатором раскроя, который может редактировать планы распиловки и управлять ими, составлять задачи распиловки, имитировать и выполнять раскрой, а также может быть совместим и интегрирован с различными программами оптимизации раскроя и программным обеспечением для управления штрихкодами.

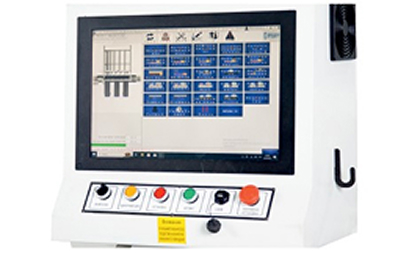

Система контроля и диагностики
Программное обеспечение осуществляет автоматический контроль всех процессов и передает сигнала на центральный процессор о возможных неисправностях и состоянии агрегатов.

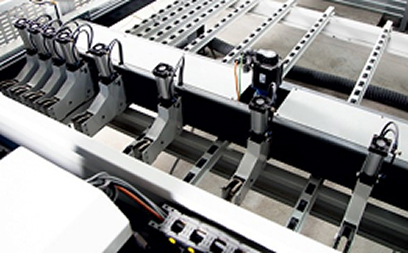

Конструкция захватов
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении. Конструкция захватов с двухточечным зажимом надежно фиксирует и деликатно перемещает материал в течение всего цикла раскроя.
Система бокового выравнивания
Двойная система бокового выравнивания оснащена независимыми роликами поддержки по двум сторонам зоны пиления. Привод выравнивателя цепной, оснащен энкодером для безупречной точности позиционирования.

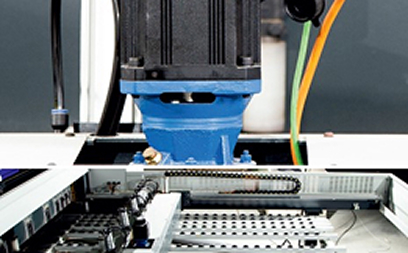

Сервопривода пильной каретки и программируемого толкателя
Двойная система бокового выравнивания оснащена независимыми роликами поддержки по двум сторонам зоны пиления. Привод выравнивателя цепной, оснащен энкодером для безупречной точности позиционирования.
