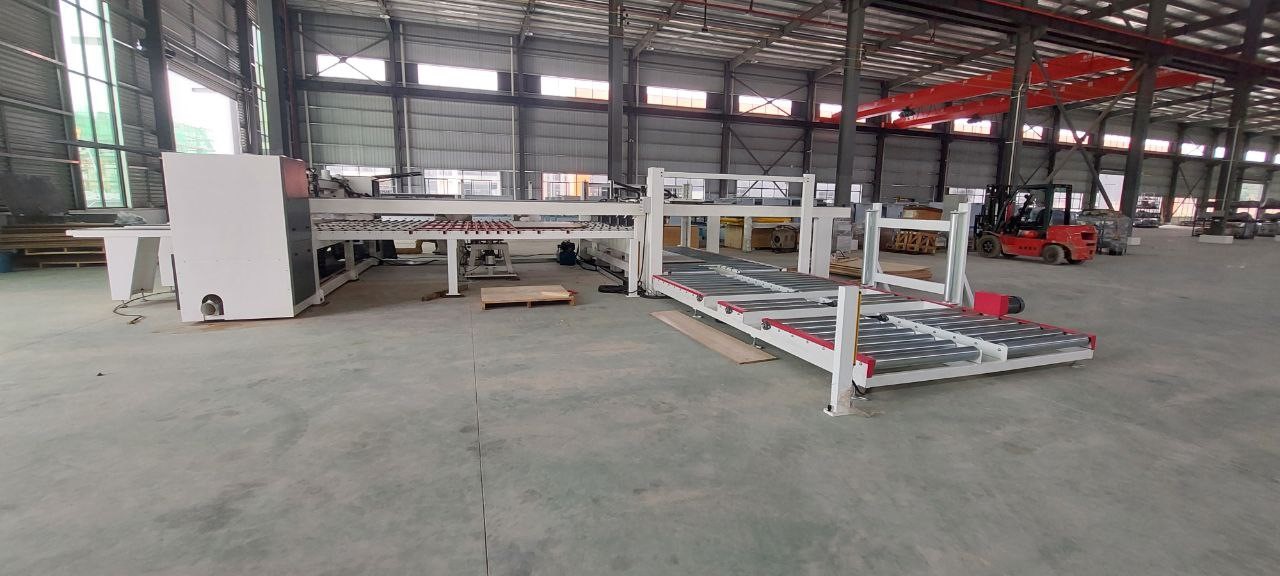

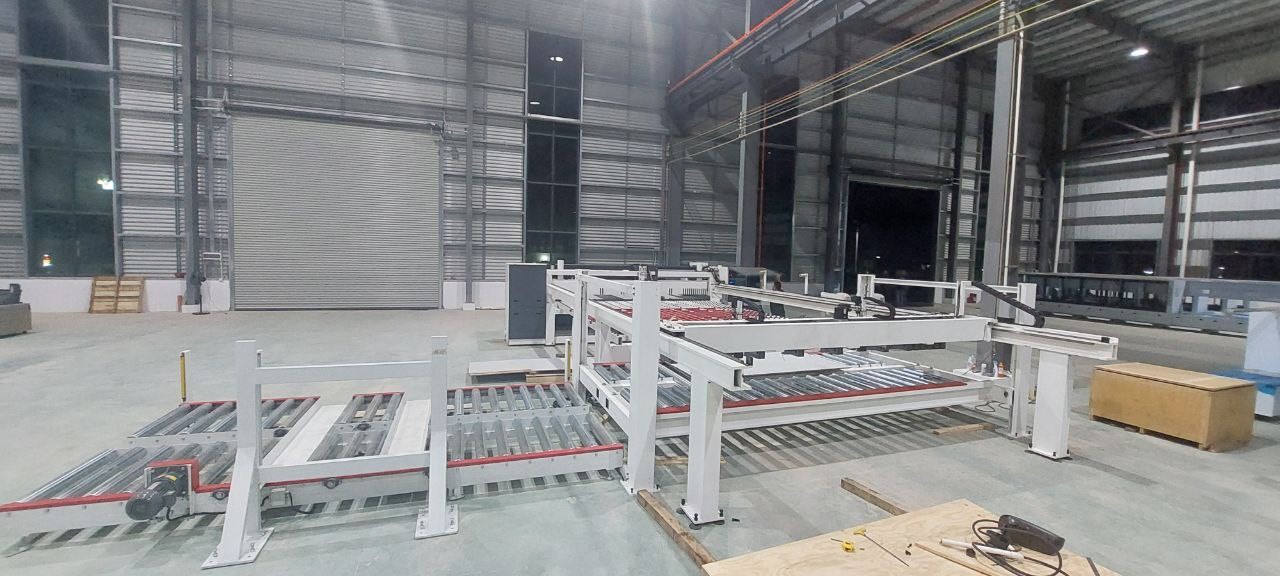

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC

Характеристики

Мощность двигателя основной пилы, кВт

18.5 (опционально возможно исполнение 22)

Мощность двигателя подрезной пилы, кВт

2,2

Скорость подачи, м/мин

0-90

Все характеристики

По запросу

Условия оплаты и доставки Коммерческое предложение

Сравнить

Конструктивные особенности

Характеристики

Документация

Технические характеристики

Мощность двигателя основной пилы, кВт

18.5 (опционально возможно исполнение 22)

Мощность двигателя подрезной пилы, кВт

2,2

Скорость подачи, м/мин

0-90

Система управления

Промышленный компьютер Windows + PLC

Общая мощность, кВт

35,55

Размер обработки

L4200хW2070хH0-120

Высота раскроя, мм

100, 120 (optional)

Посадочное отверстие основной пилы, мм

Диаметр подрезной пилы, мм

200

Посадочное отверстие подрезной пилы, мм

Рабочее напряжение, В / Гц

380 / 50

Размеры обработки (Max. Размер детали)

L4200хW2070хH0-120

Диаметр основного пильного диска, мм

380-450

Посадочное отверстие основного пильного диска, мм

Диаметр подрезного пильного диска, мм

200

Посадочное отверстие подрезного пильного диска, мм

Скорость раскроя, м/мин

0-80

Скорость холостого хода пильного модуля, м/мин

0-100

Мощность привода подъема основной пилы, кВт

0,4

Двигатель нагнетателя воздуха высокого давления, кВт

Автоматическая скорость подачи, м/мин

0-90

Высота рабочего стола, мм

962

Рабочее давление в пневмосистеме, МПа

0,6-0,8

Рабочий экран

Монитор 17-inch

Двигатель основной пилы

PengFa

Двигатель подрезной пилы

PengFa

Низковольтные электроприборы

Schneider

Привод пилы

Реечная передача

Пильная рама

Вся конструкция каркаса

Пневматические компоненты

Taiwan Airtac

Направляющие

Taiwan

Хранение данных

Папка, неограниченное количество

Способ импорта данных

Оптимизация импорта файлов и ручной ввод

Количество и высота рабочих столов

Четыре стола с пневматической подушкой длиной 1,85 м высотой 950 мм

Модель

KS-420HDXC

Вес, кг

11800

Назначение

Форматно-раскроечный центр с задней загрузкой JIYU KS-420HDXC предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и необлицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий. Задняя загрузка упрощает логистику материалов на производстве и облегчает работу операторов станка.

Контроль высоты пильного диска

Серводвигатель перемещения пильного модуля

Серводвигатель перемещения бокового выравнивателя

Серводвигатель программируемого толкателя

Pre-feed putter servo motor

Сервопривод поворотной каретки 1,3 кВт

Мощность эл, мотора гидравлического подъемника 3квт

Двигатель транспортера качения с гидравлическим подъемником для подачи 0,75 кВт

Двигатель боковой подачи с дорожкой качения 0,75 кВт

Контроль зоны безопасности загрузки материала с помощью оптического барьера

Контроль высоты пильного диска

Контроль высоты положения основного пильного диска в зависимости от раскраиваемого пакета.

Серводвигатель перемещения пильного модуля

Сервопривод с высоким крутящим моментом мощностью 1,3 кВт.

Серводвигатель перемещения бокового выравнивателя

Боковой выравниватель точно позиционирует узкие полосы по боковой линейке при раскрое их на готовые детали. Контроль положения детали осуществляется двумя прижимными роликами с деликатным покрытием в течение всего цикла перемещения детали.

Серводвигатель программируемого толкателя

Программируемый толкатель оборудован 12-ю пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. 12 толкателей надежно фиксируют как пакет материала толщиной до 120 мм, так и один лист. Раскрытие захватов соответствует максимальному вылету пилы. Специальная конструкция захватов исключает повреждение материала при его фиксации и перемещении. Сервопривод с высоким крутящим моментом мощностью 1,8 кВт.
