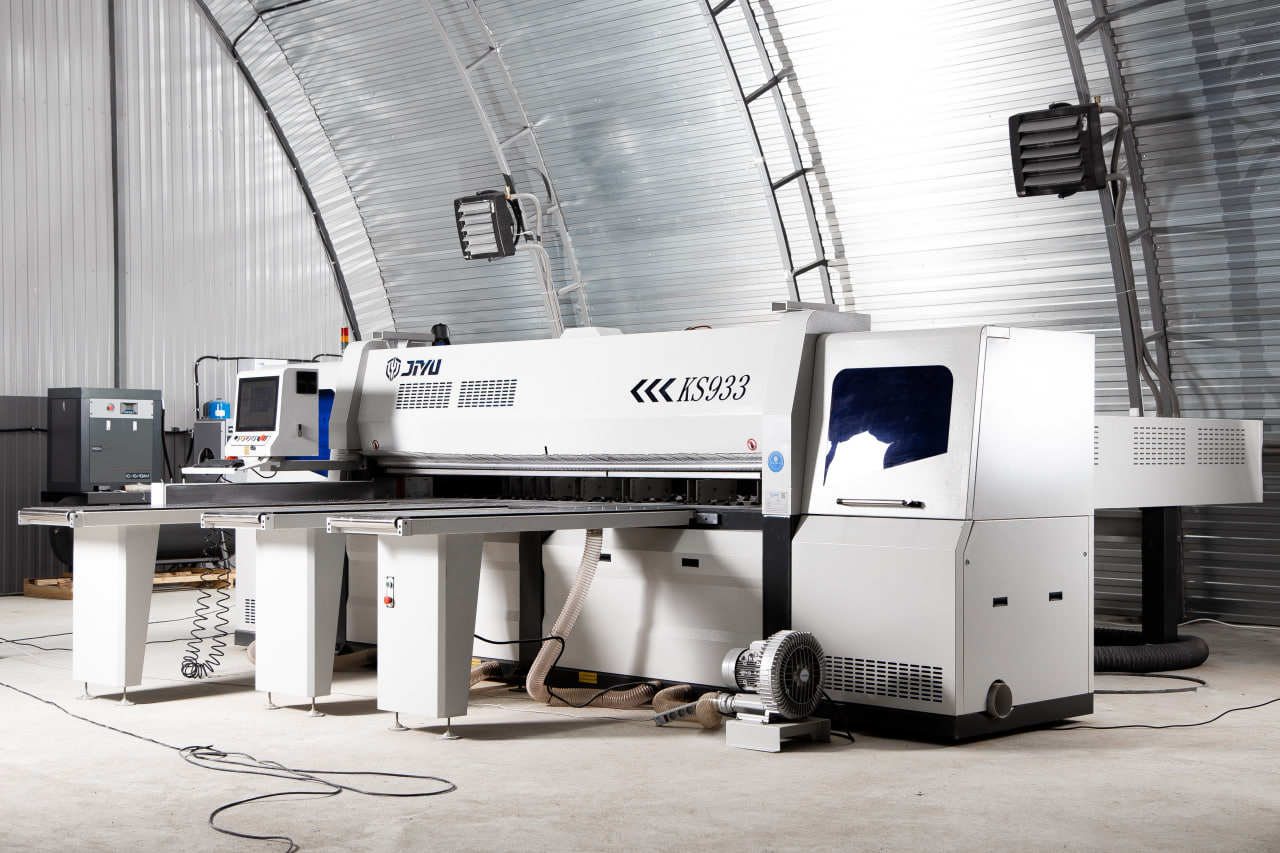

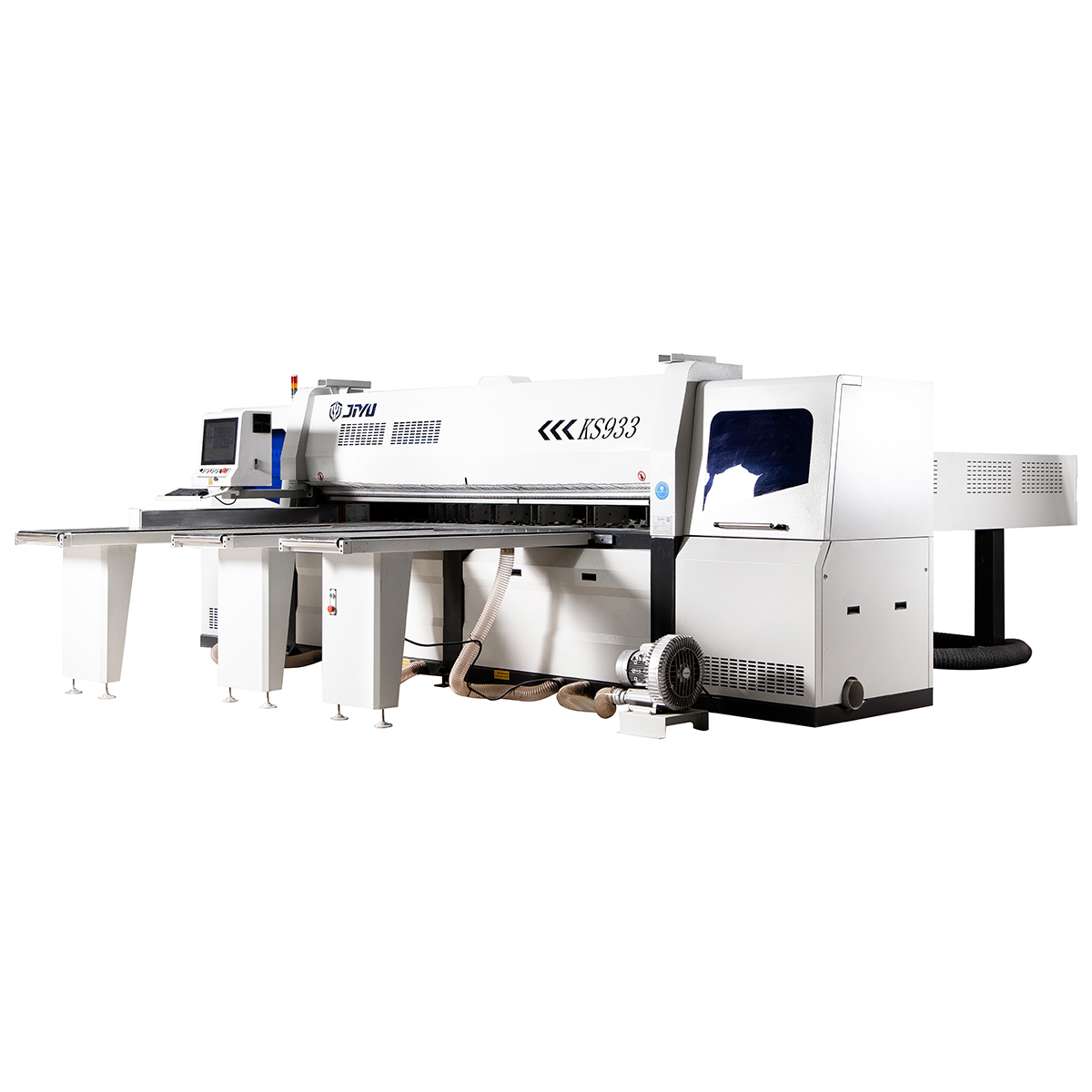

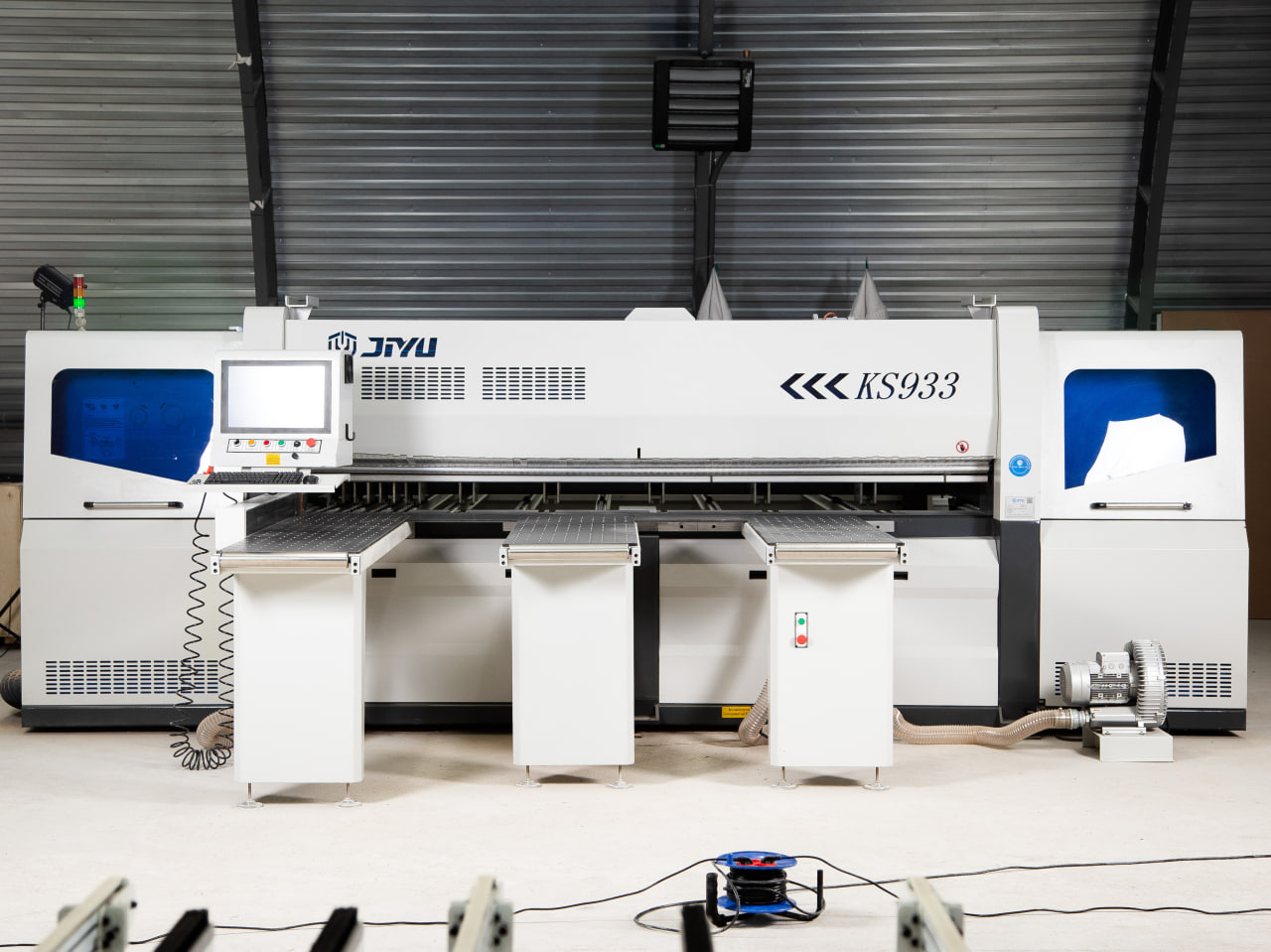

Форматно-раскроечный центр с ЧПУ JIYU KS933

Артикул: 01-4145

Характеристики

Модель

KS933

Общая мощность, кВт

26.5 кВт

Рабочее давление воздуха

0.6-0.8 МПа

Все характеристики

3 938 000 ₽

Условия оплаты и доставки Коммерческое предложение Скачать руководство к технике

Описание

Характеристики

Конструктивные особенности

Документация

Видеообзор

Описание

Назначение

Предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.

Высокая точность: идеальное сочетание управления редуктором и реечного привода обеспечивает точность распиливания в пределах ±0,15 мм.

Основная и подрезная пила имеют разные привода и могут опускаться и подниматься независимо друг от друга. Мощность основного привода 18 кВт, в совокупности с подрезным 2 кВт, обеспечивает высокую скорость и стабильность процесса раскроя материала

Система управления ЧПУ позволяет редактировать план распиловки и управлять им, а также интегрироваться с различным программным обеспечением для раскроя и автоматизации производства, работать с системами штрих-кода.

Технические характеристики

Модель

KS933

Общая мощность, кВт

26.5 кВт

Рабочее давление воздуха

0.6-0.8 МПа

Вес, кг

6500 кг

Станина

Пильный узел

Высокоскоростная обработка данных

Оптимизация процесса раскроя

Система контроля и диагностики

Конструкция захватов

Система бокового выравнивания

Сервопривода пильной каретки и программируемого толкателя

Станина

Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

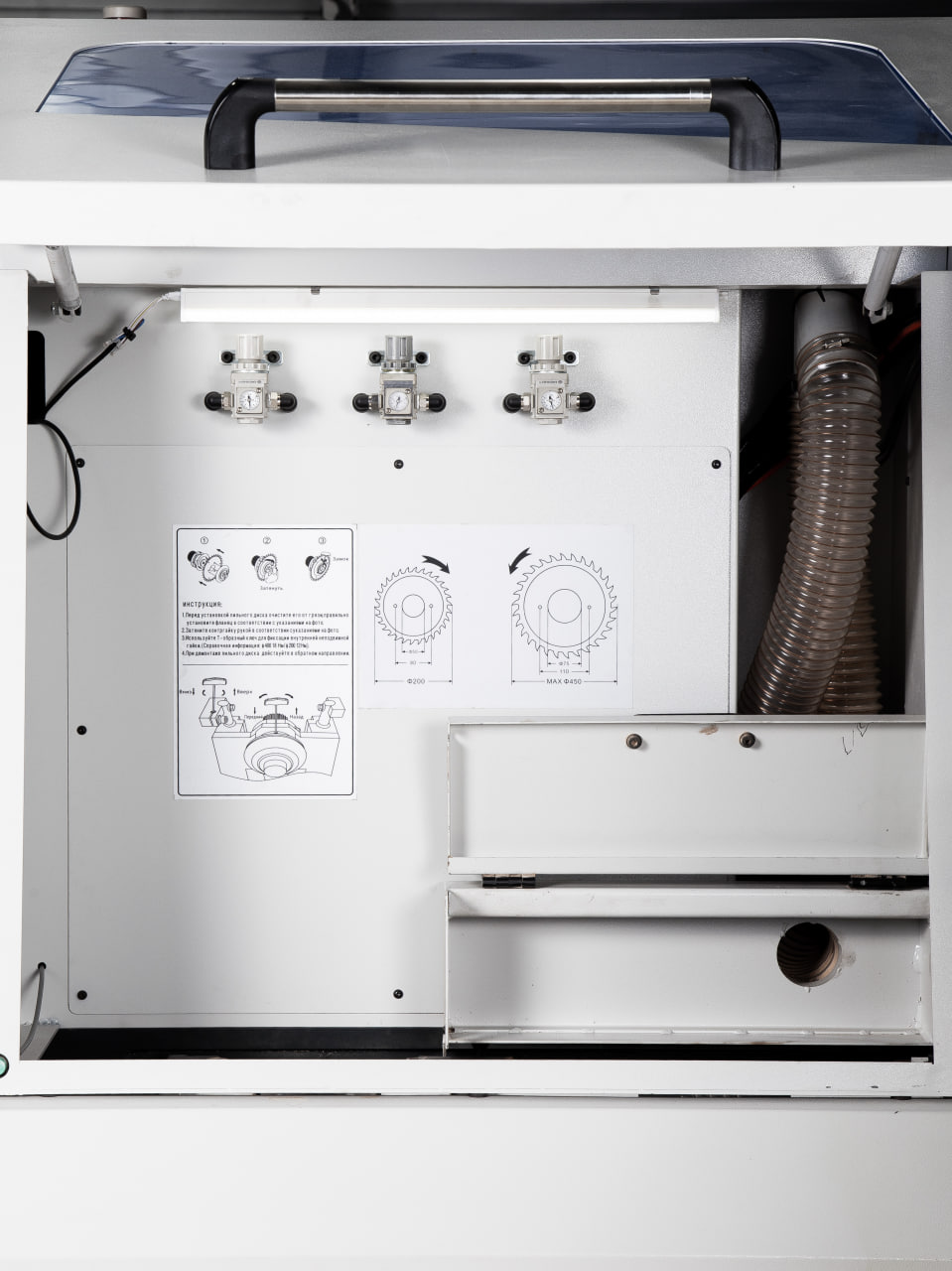

Пильный узел

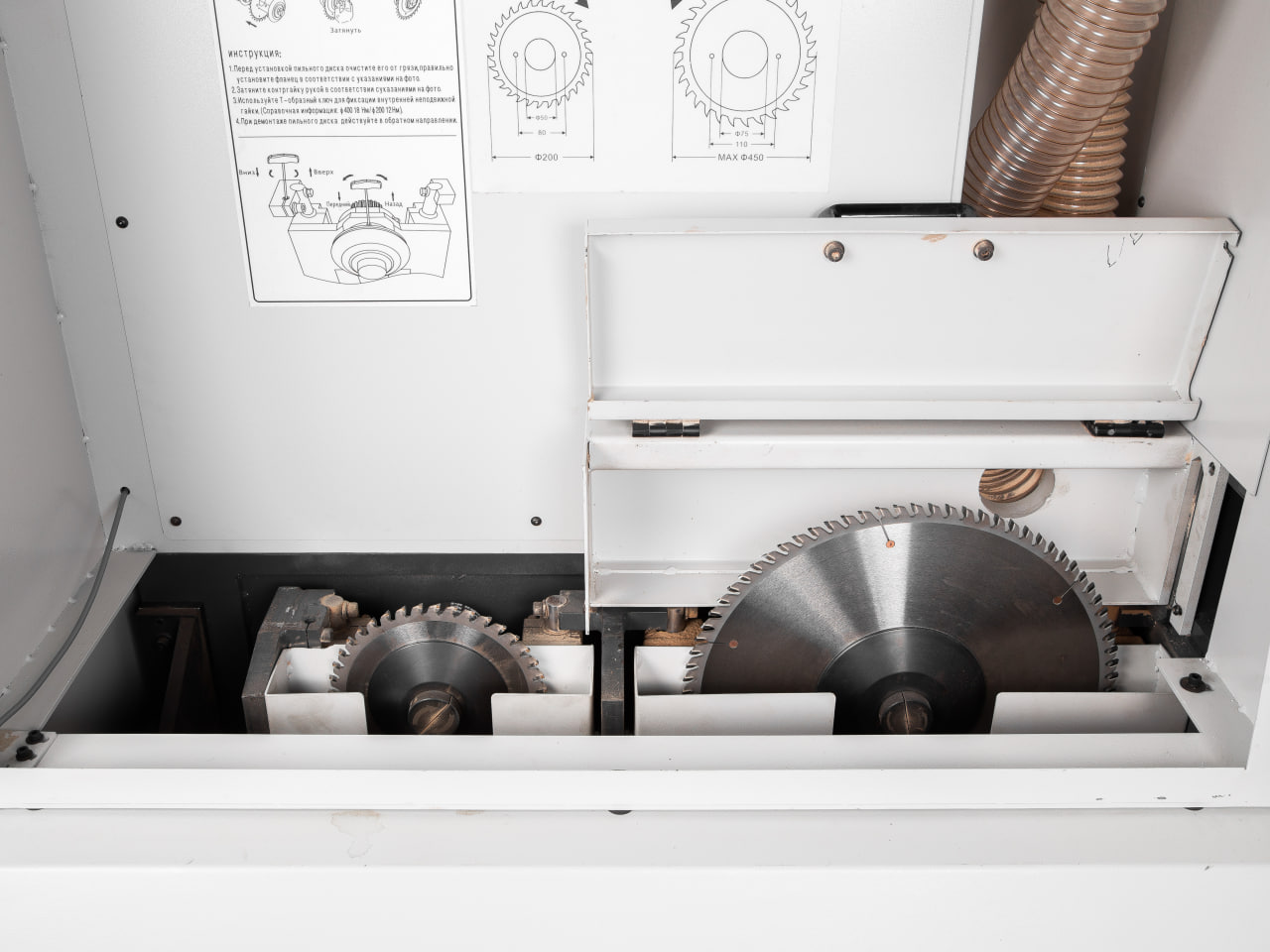

Пильный блок на массивных направляющих оснащен раздельными приводами основного (18 кВт) и подрезного (2 кВт) пильных дисков.

Высокоскоростная обработка данных

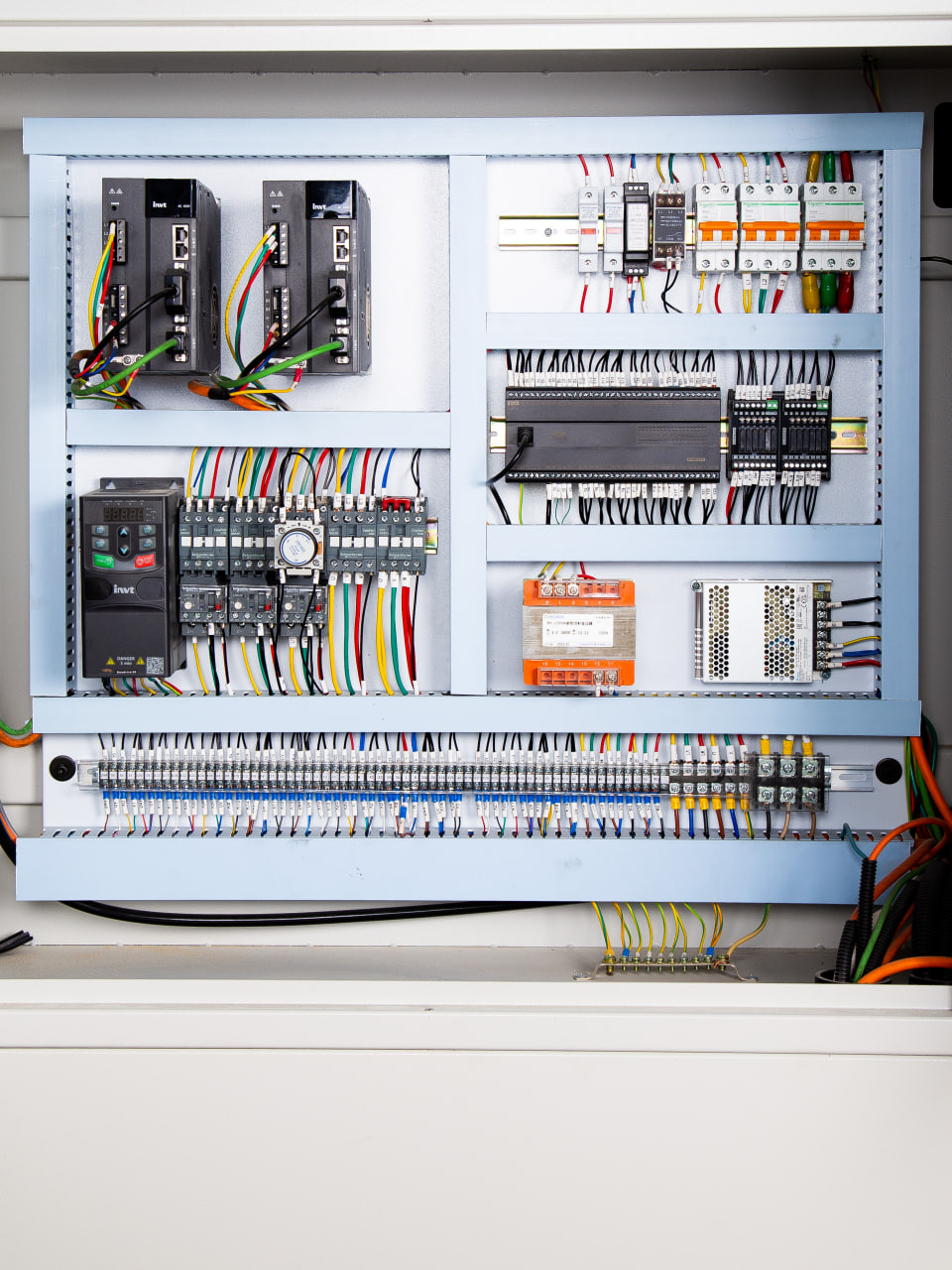

Промышленный программируемый контроллер обеспечивает высокоскоростную обработку и передачу данных.

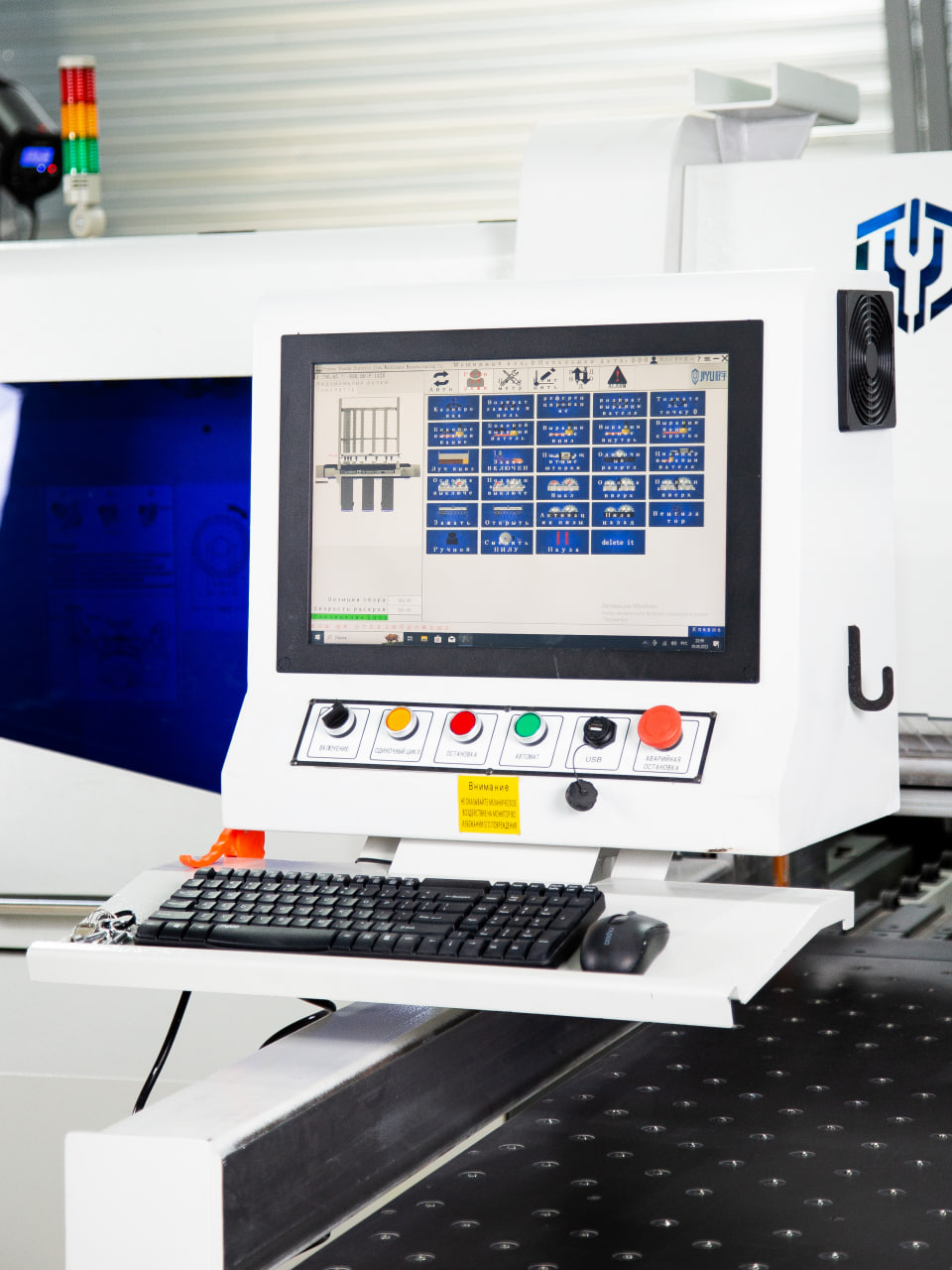

Оптимизация процесса раскроя

Станок оснащен промышленным компьютером и программным обеспечением с оптимизатором раскроя, который может редактировать планы распиловки и управлять ими, составлять задачи распиловки, имитировать и выполнять раскрой, а также может быть совместим и интегрирован с различными программами оптимизации раскроя и программным обеспечением для управления штрихкодами.

Система контроля и диагностики

Программное обеспечение осуществляет автоматический контроль всех процессов и передает сигнала на центральный процессор о возможных неисправностях и состоянии агрегатов.

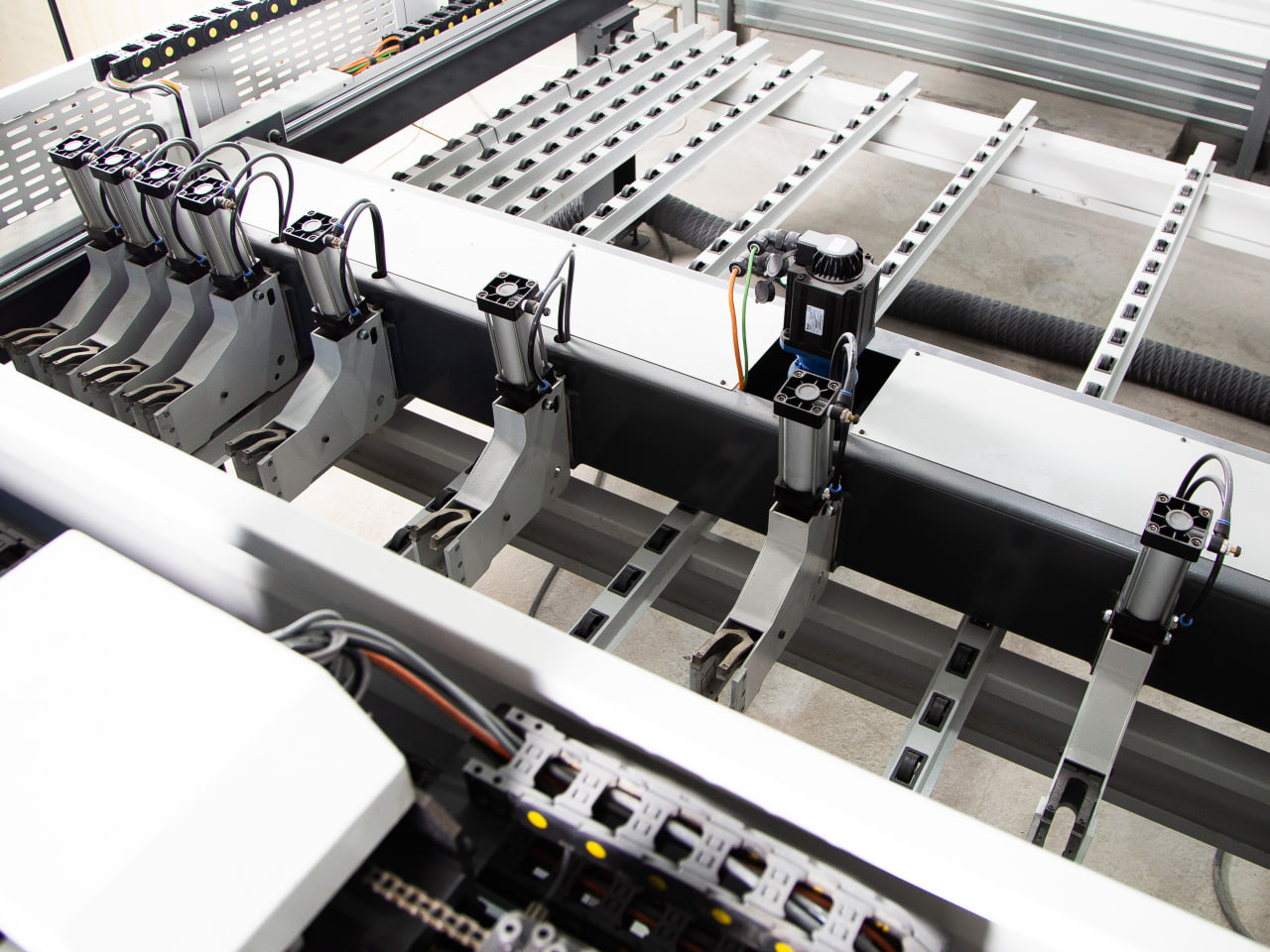

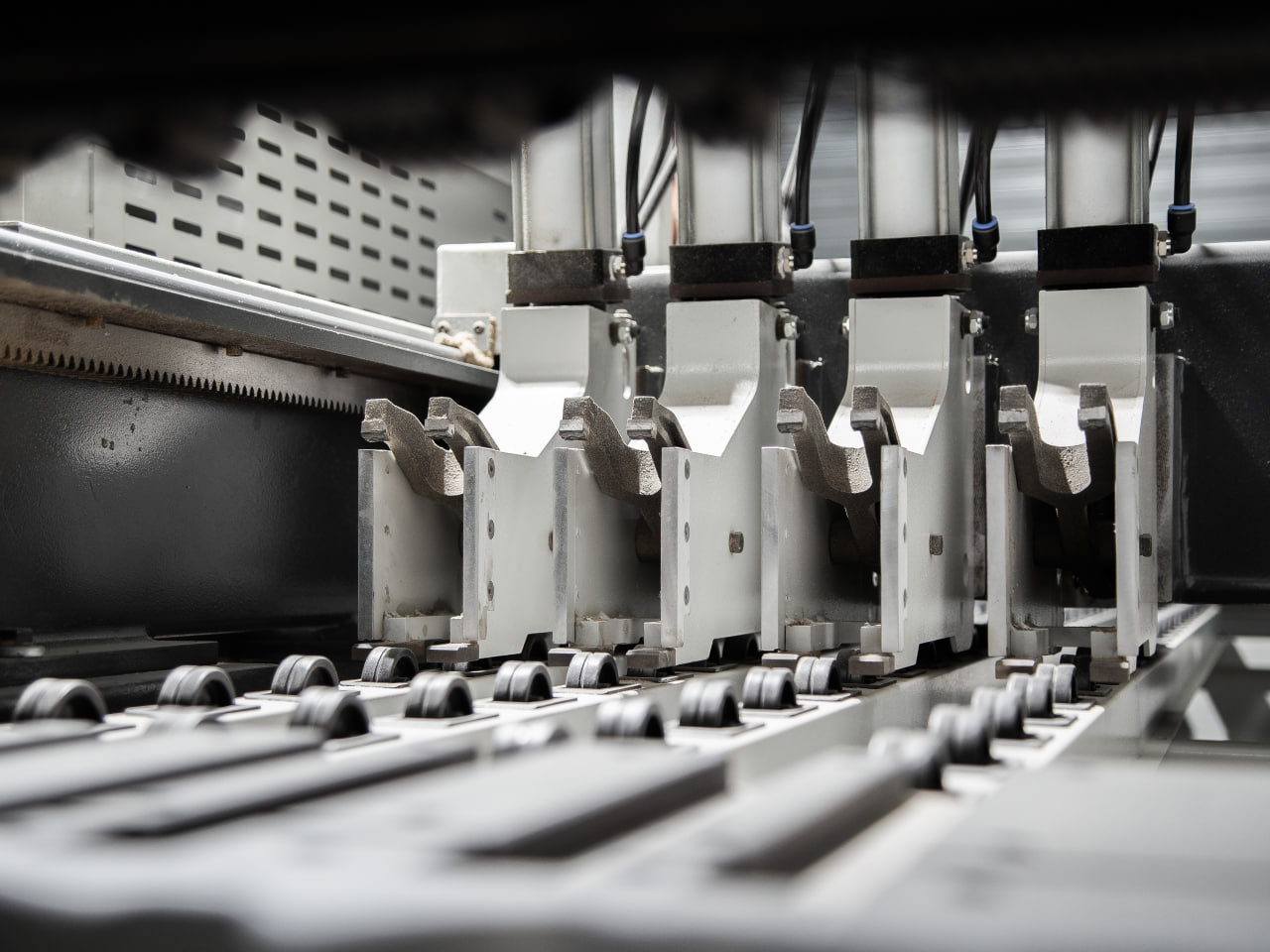

Конструкция захватов

Специальная конструкция захватов не повреждает материал при его фиксации и перемещении. Конструкция захватов с двухточечным зажимом надежно фиксирует и деликатно перемещает материал в течение всего цикла раскроя.

Система бокового выравнивания

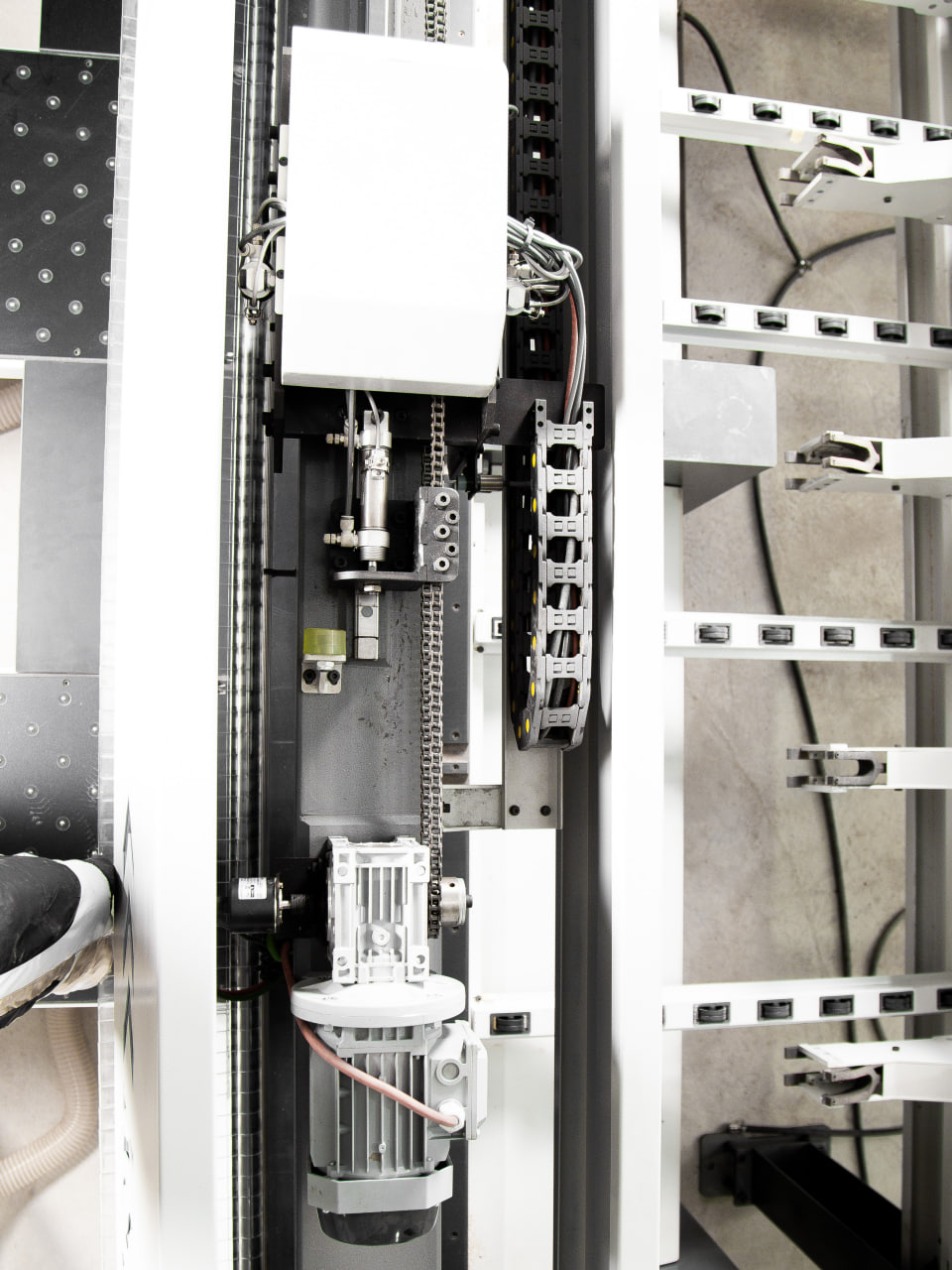

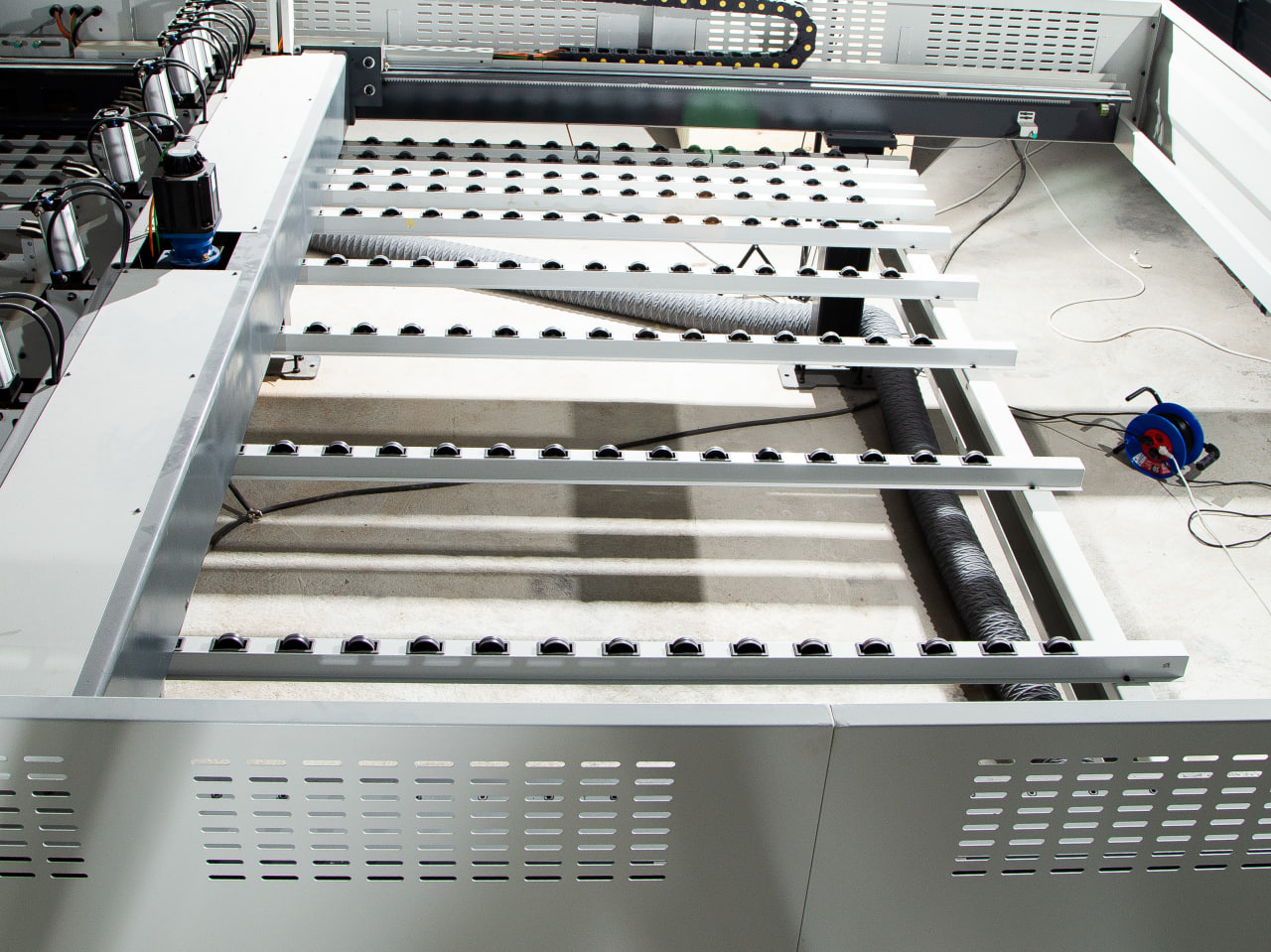

Двойная система бокового выравнивания оснащена независимыми роликами поддержки по двум сторонам зоны пиления. Привод выравнивателя цепной, оснащен энкодером для безупречной точности позиционирования.
