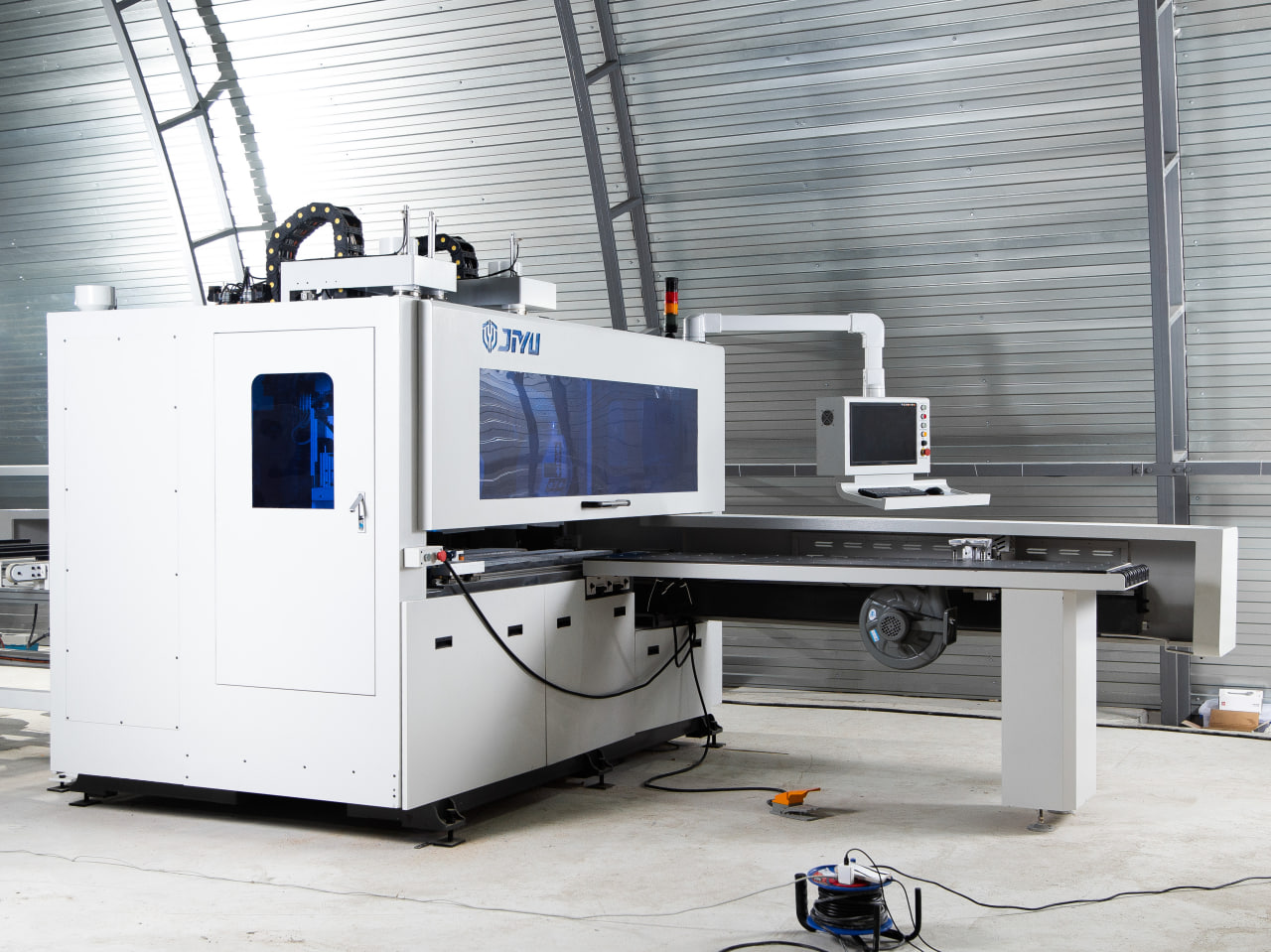

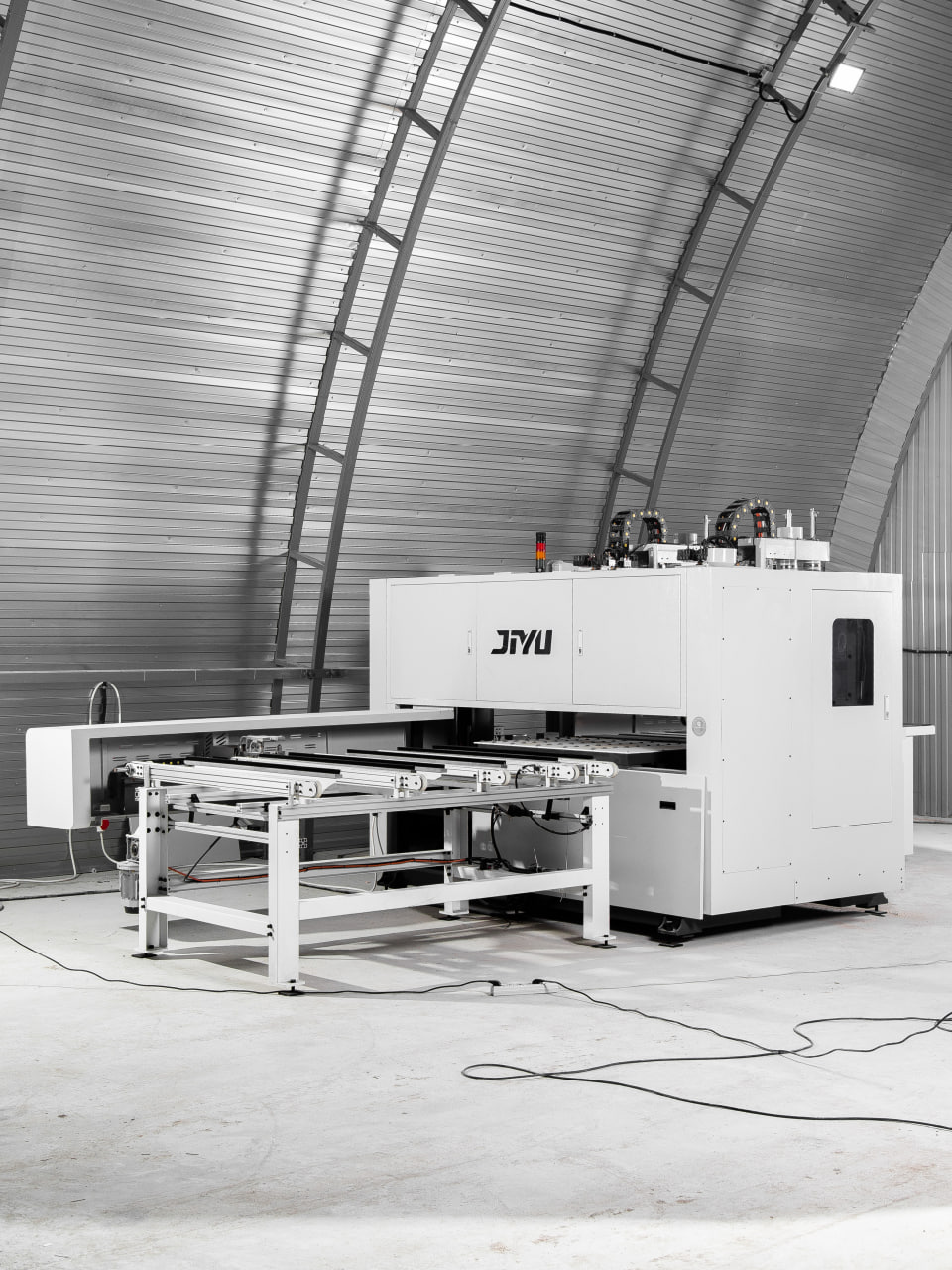

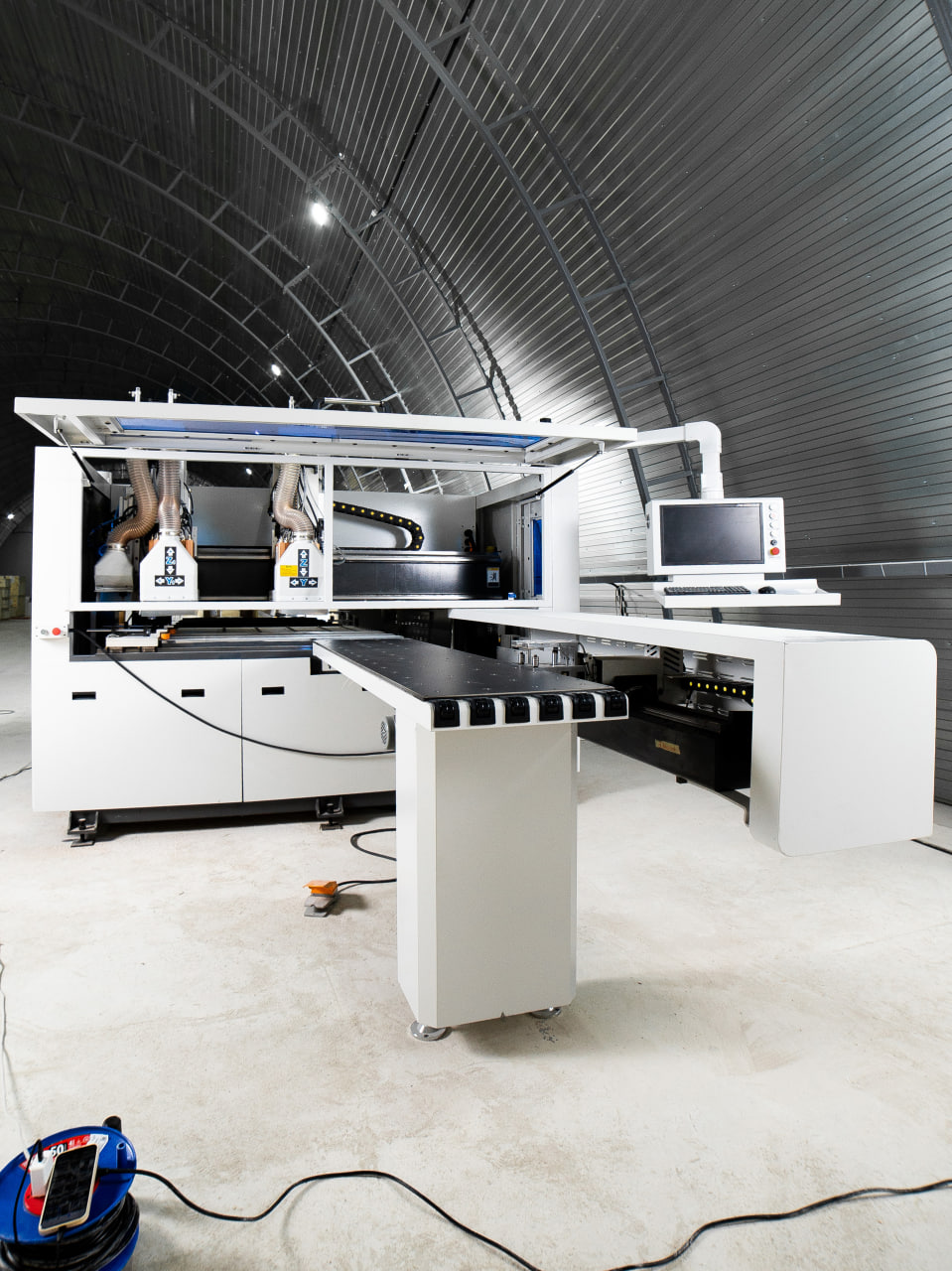

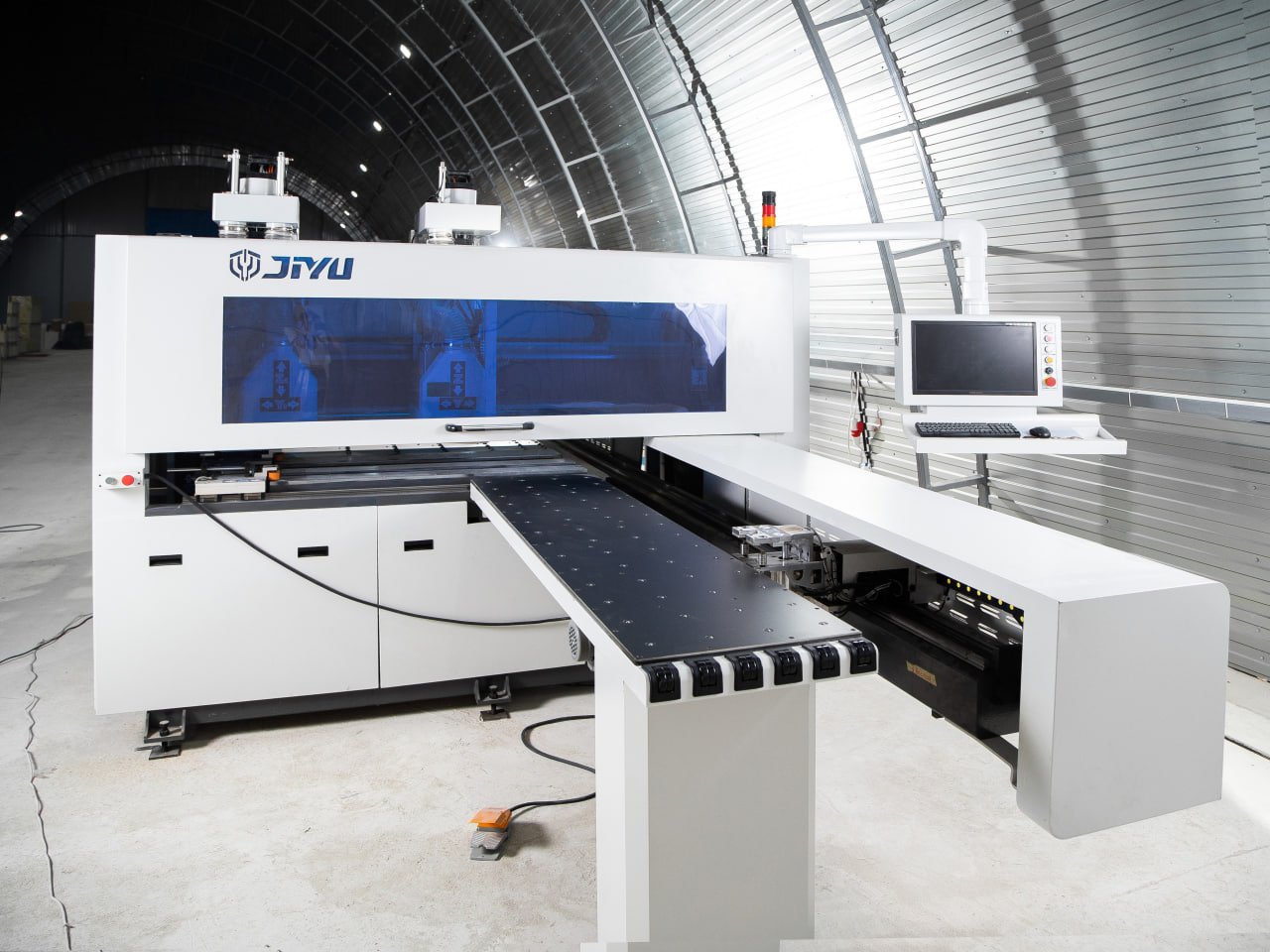

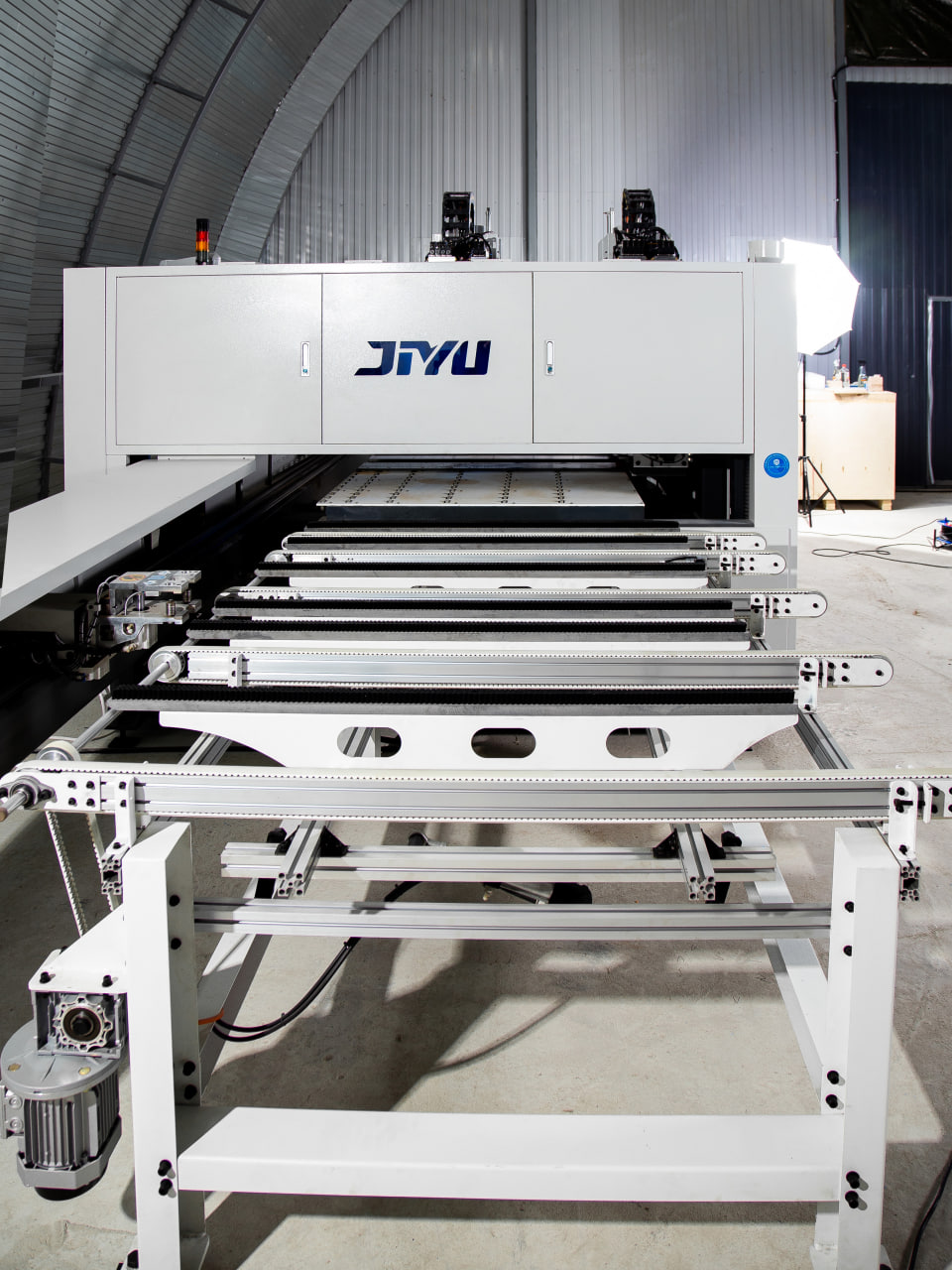

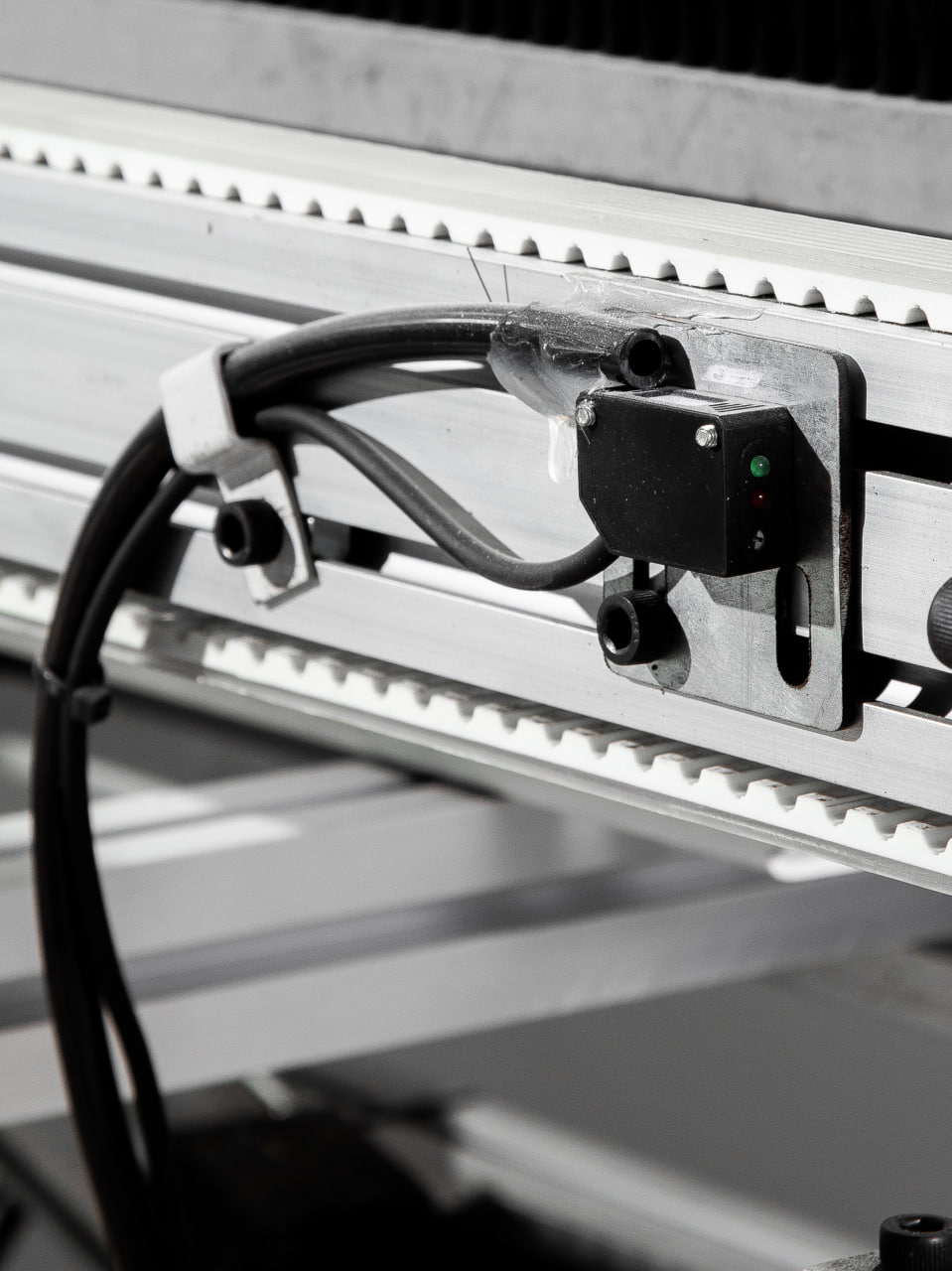

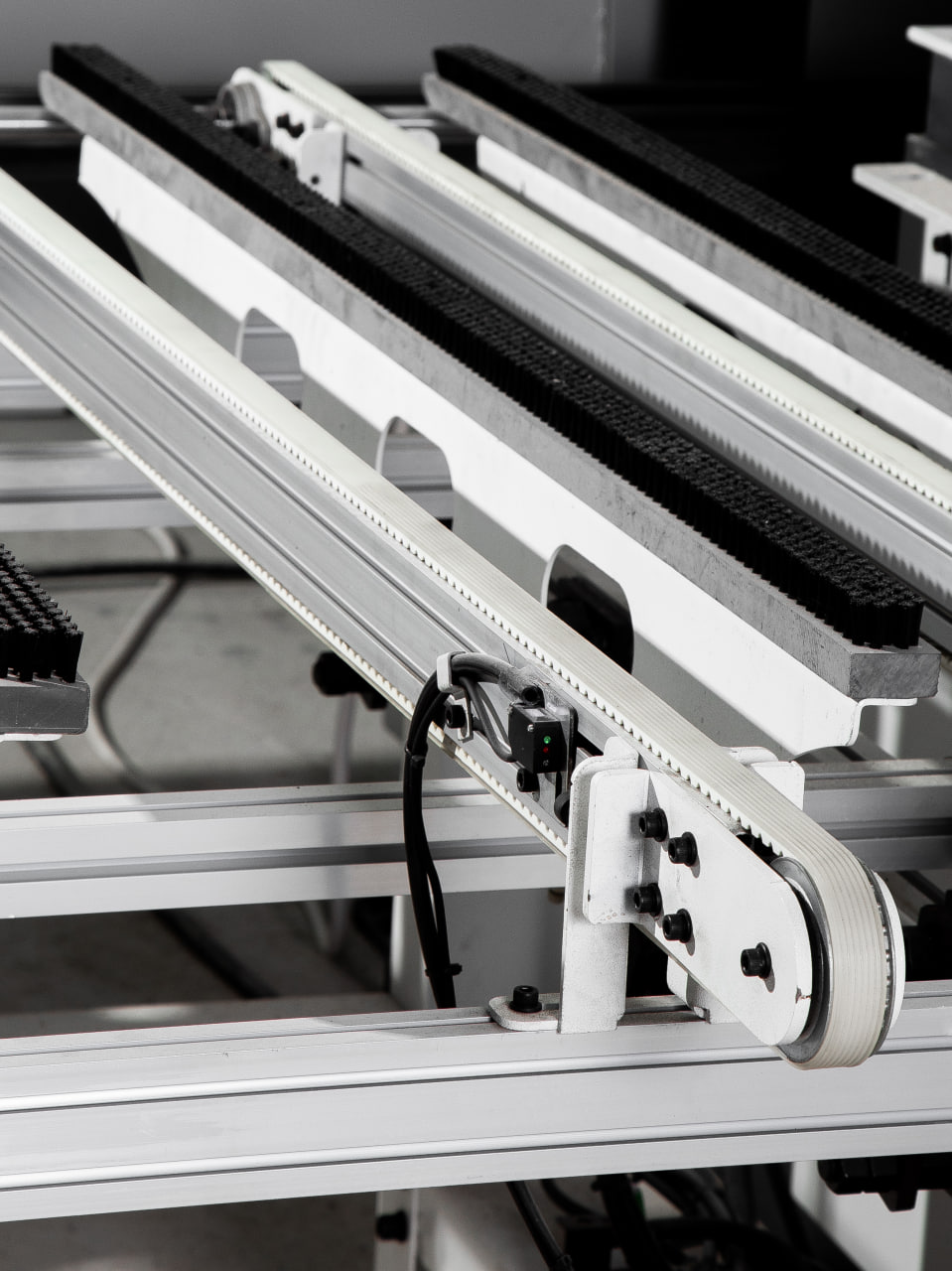

Сверлильно-присадочный центр с ЧПУ JIYU CD-612BS
Конструктивные особенности
Характеристики
Документация
Технические характеристики
Мощность, кВт
25
Мотор редуктор
ZHONGDA
Мощность сверлильной группы, кВт
2,2 × 3
Упаковочный размер, мм
6445 × 2840 × 2220

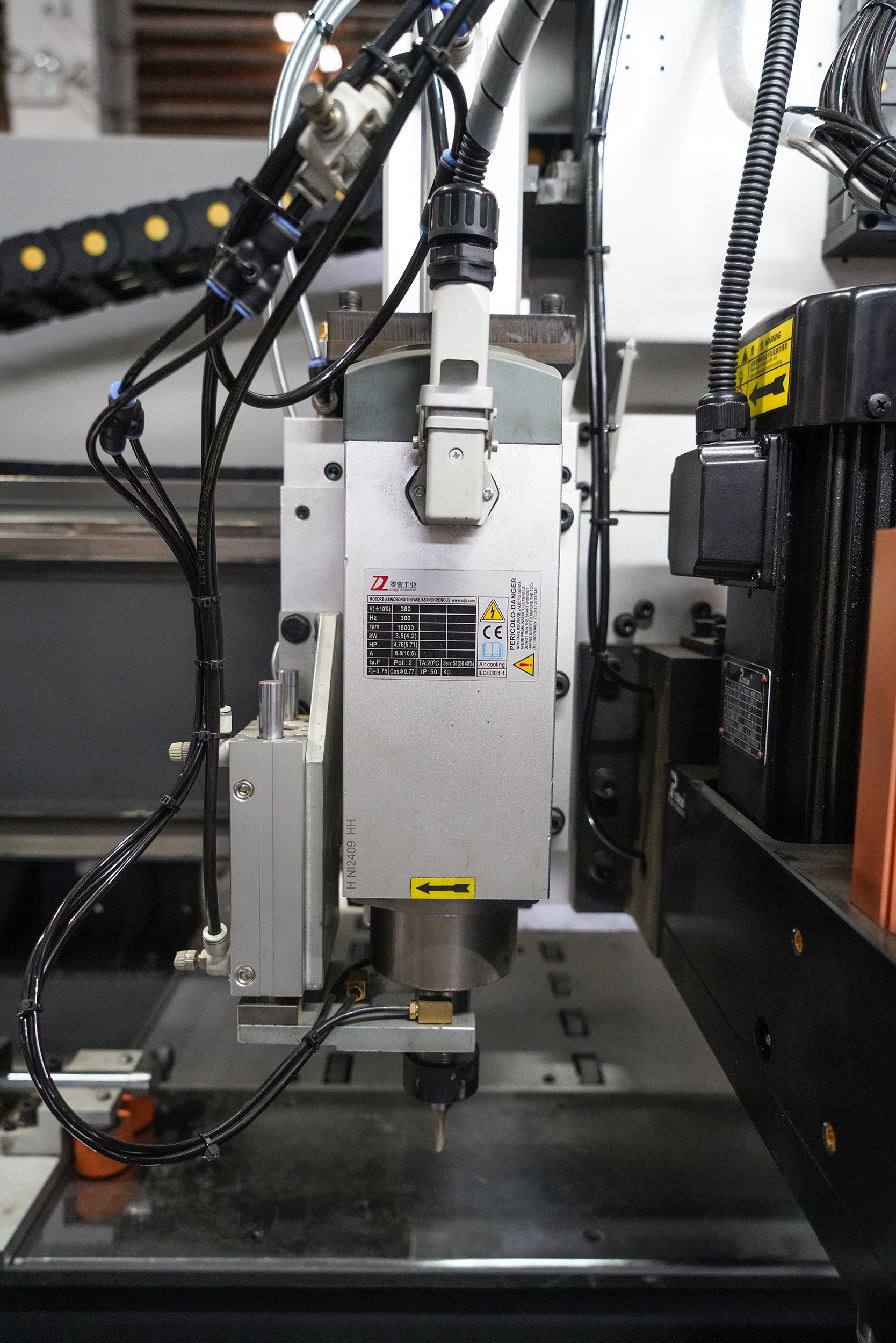

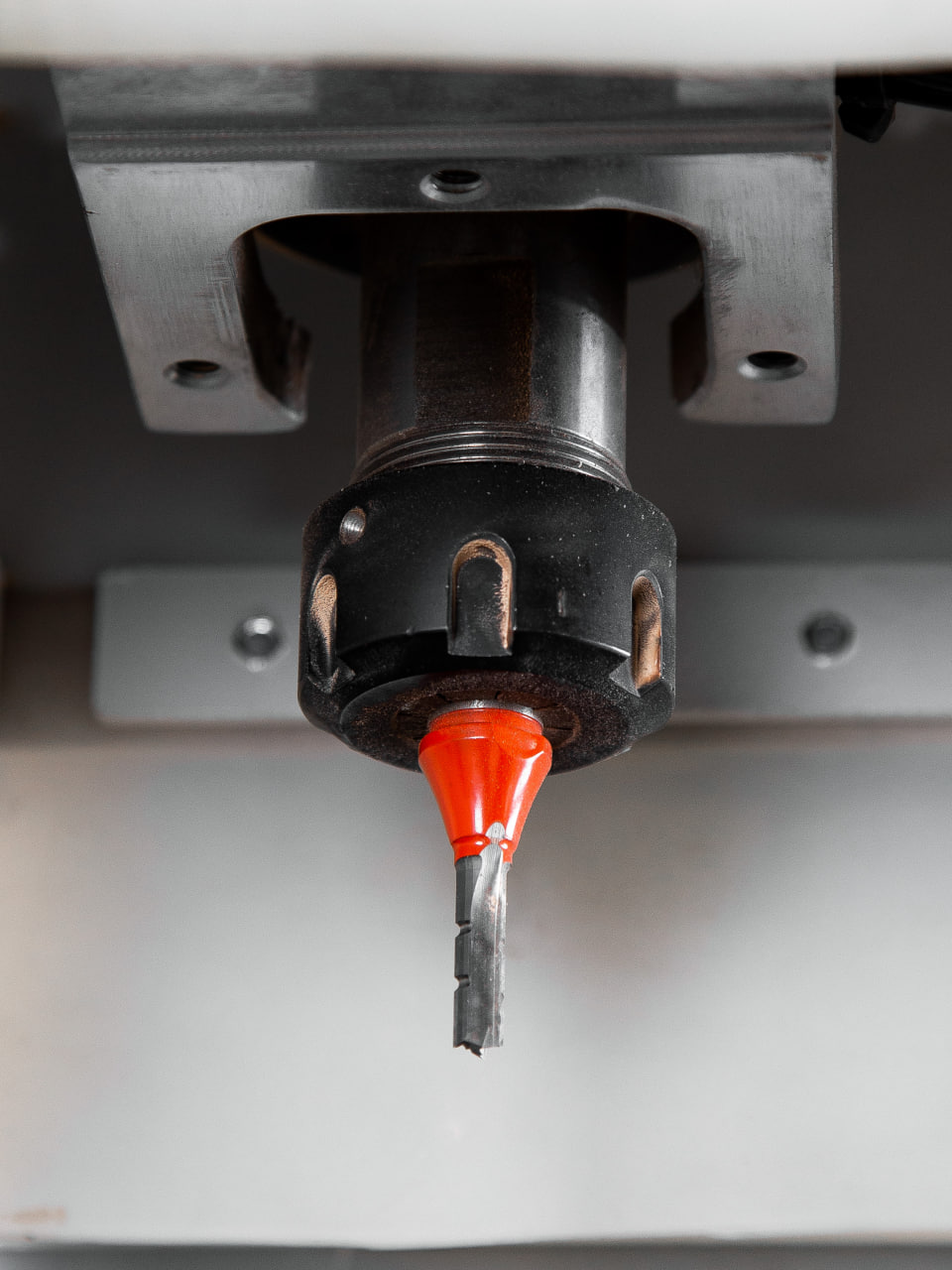

Мощность шпинделя фрезерного узла, кВт
3,5 × 2
Посадочный размер фрезерного узла
ER 32
Кол-во оборотов фрезерного узла, об/мин
18 000
Вертикальные шпиндели
12 х 2 (верх), 9 (низ)
Горизонтальные шпиндели
4+4 по оси X, 4+4 по оси Y, итого 16
Инвертор
WEICHI/DELTA
Рабочее напряжение, В / Гц
380 / 50
Толщина детали, мм
10 - 55
Ширина детали, мм
40 - 1220
Длина детали, мм
140 - 3000
Модель
CD-612BS
Вес, кг
3800
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.

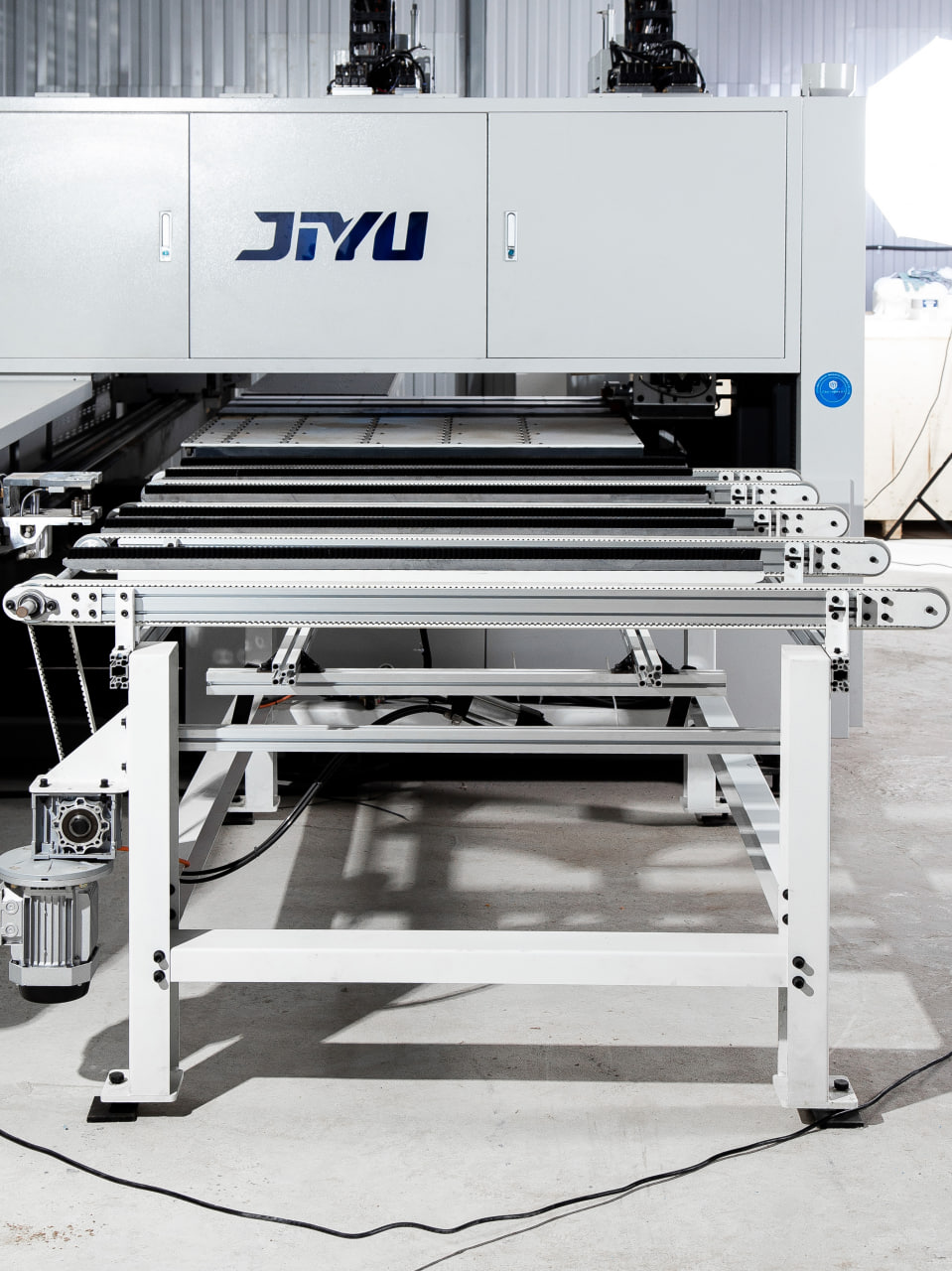

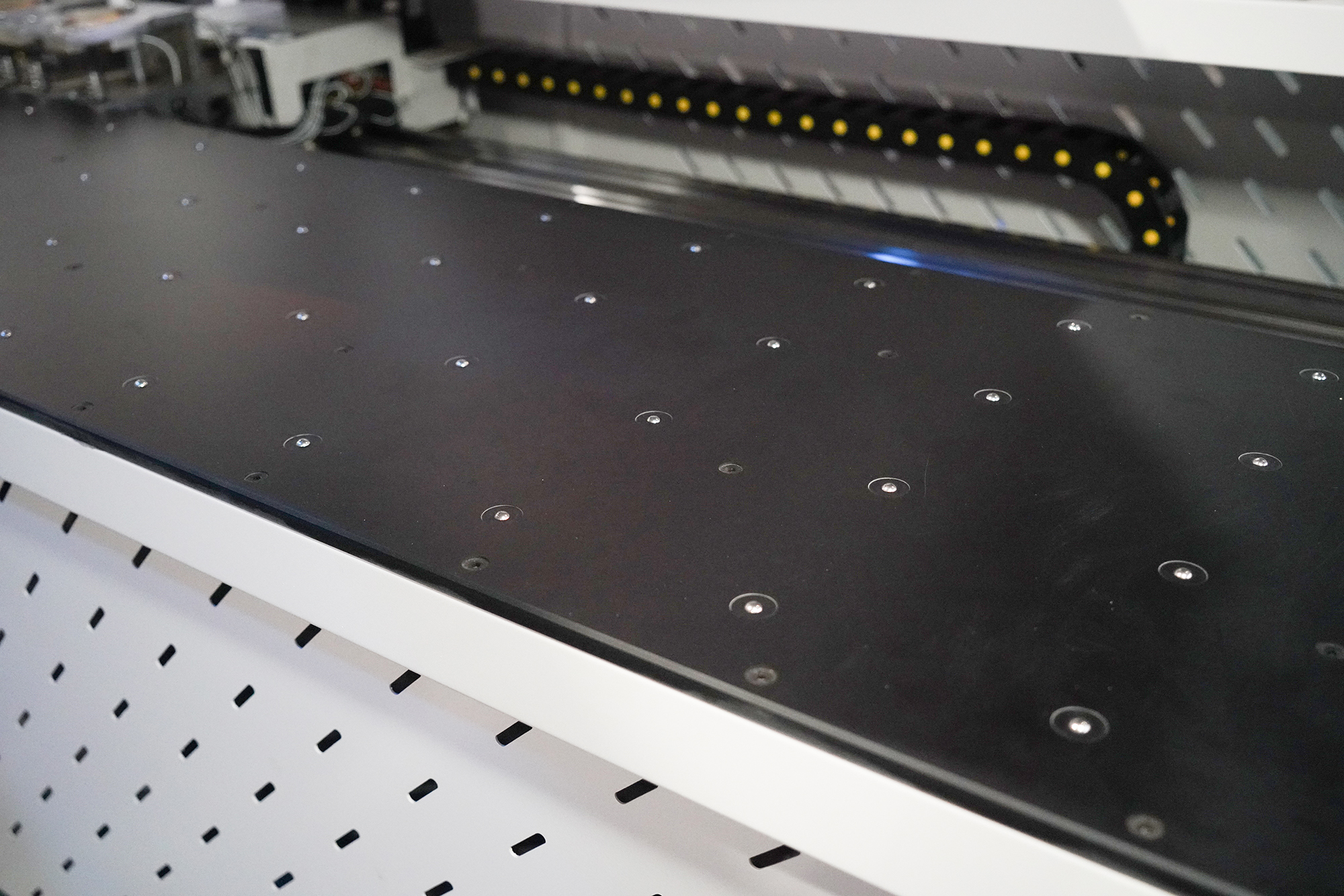

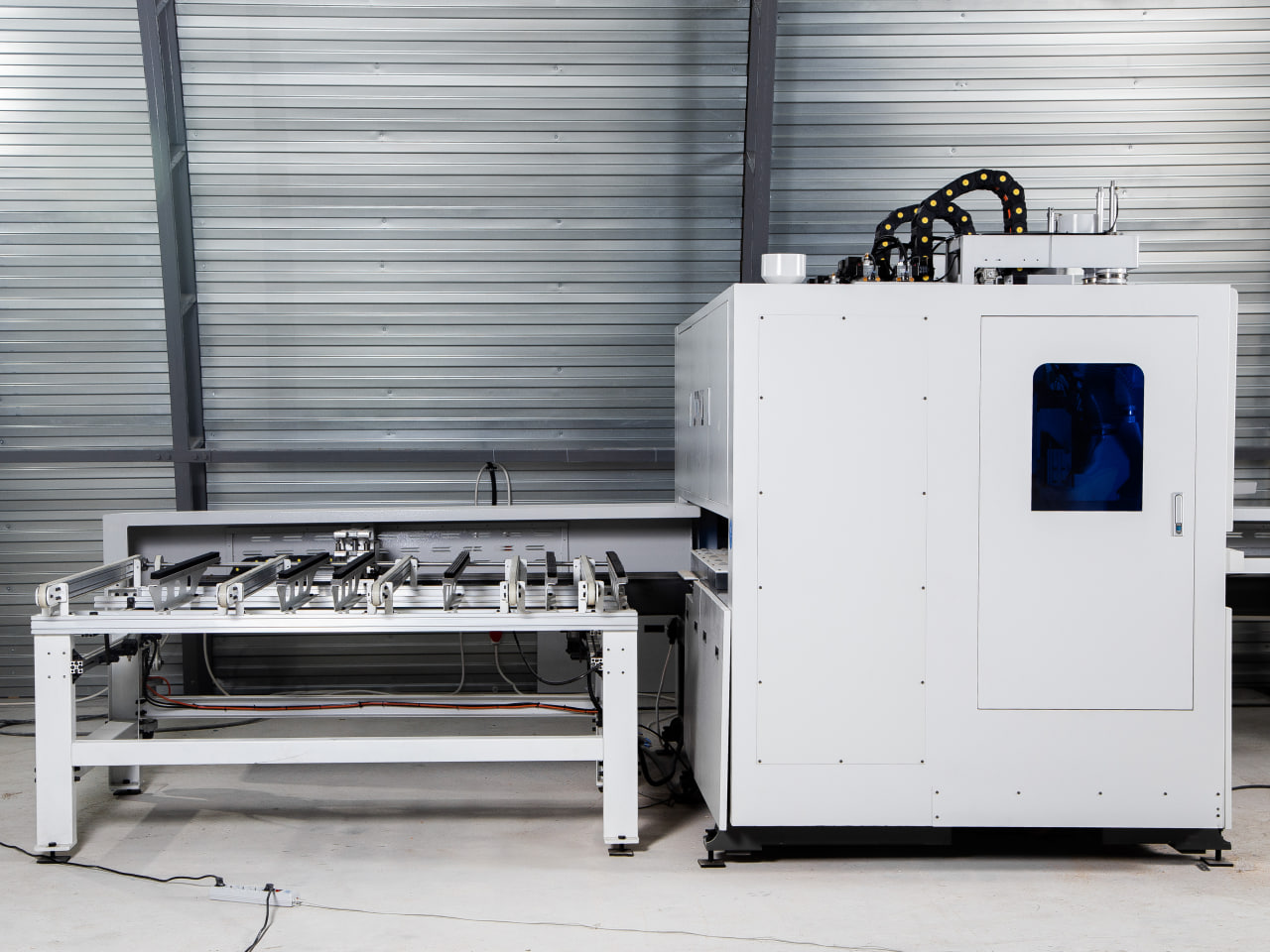

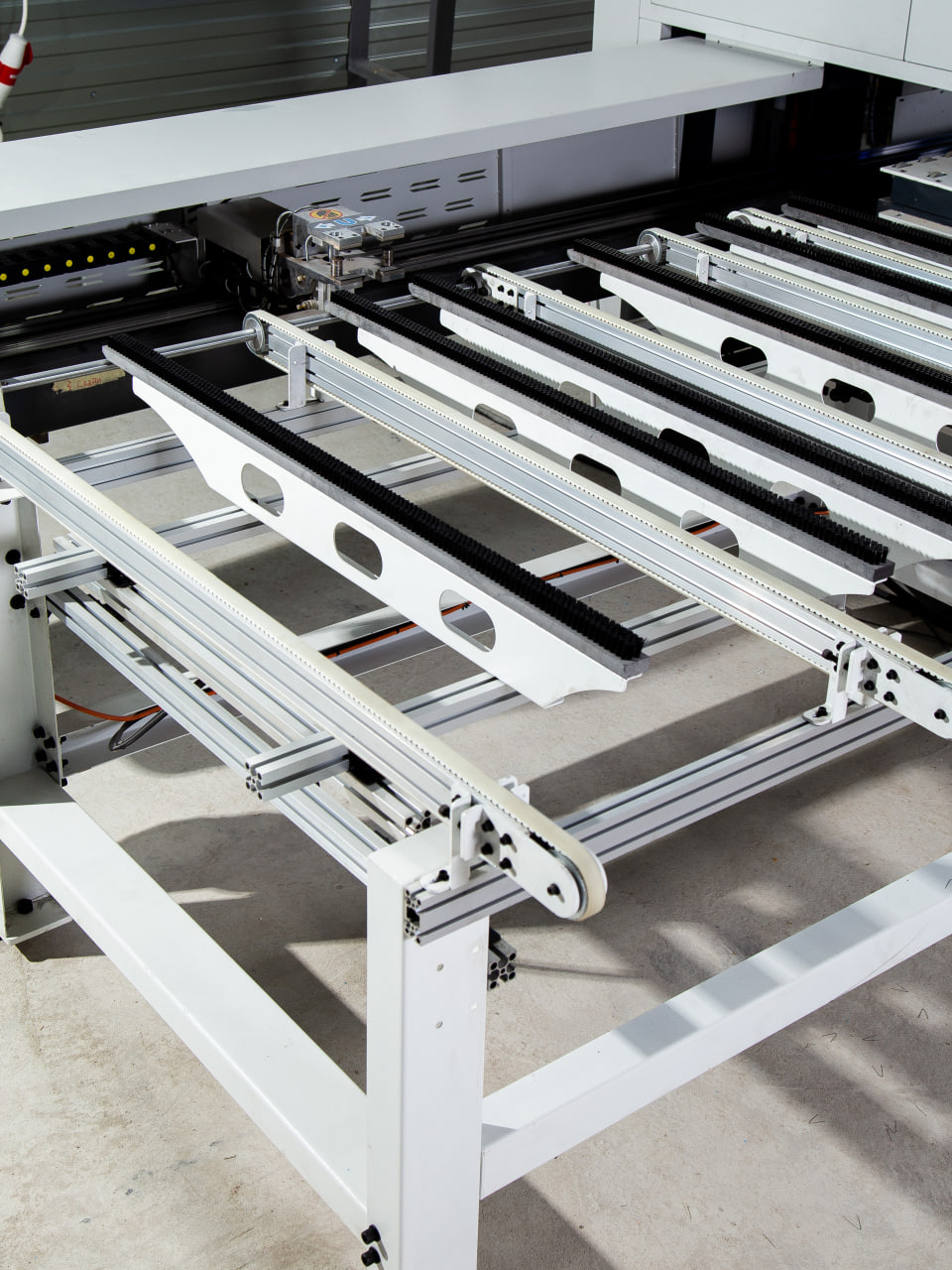

Подающие столы Подающие столы
Оборудованы системой поддува, это позволяет без особых усилий подавать деталь, находящуюся на «воздушной подушке» в зону обработки и избегать царапин на поверхности материала.

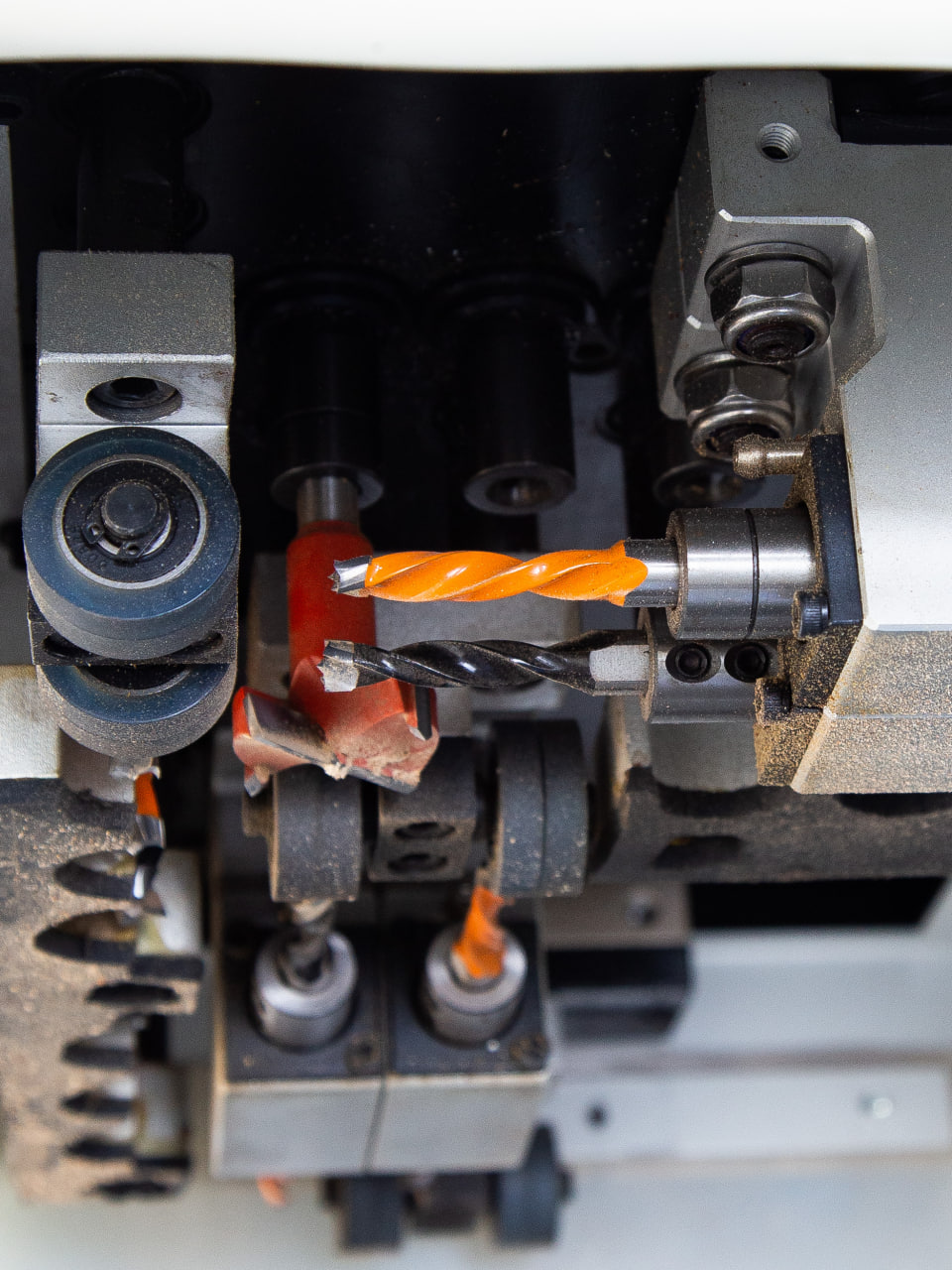

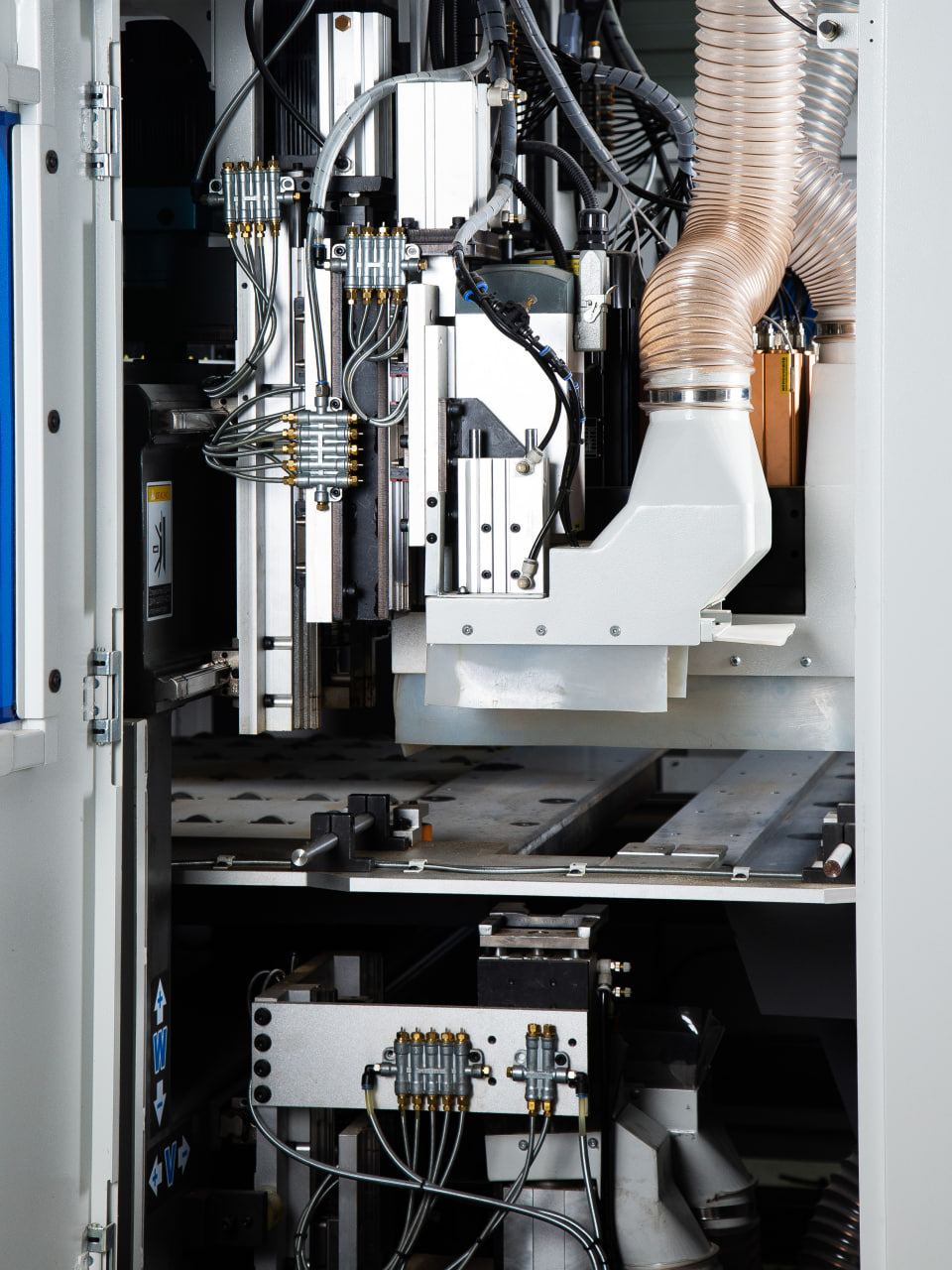

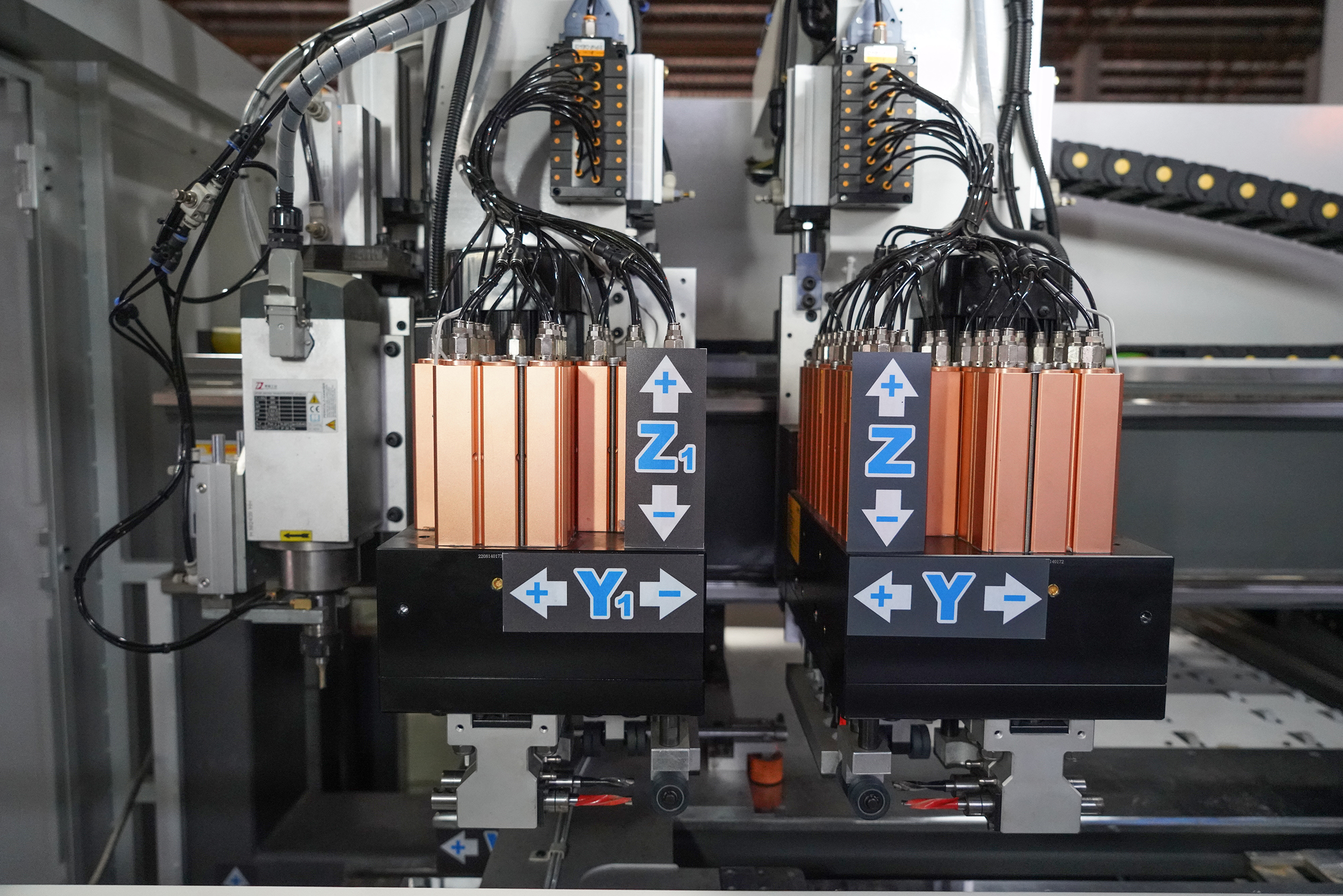

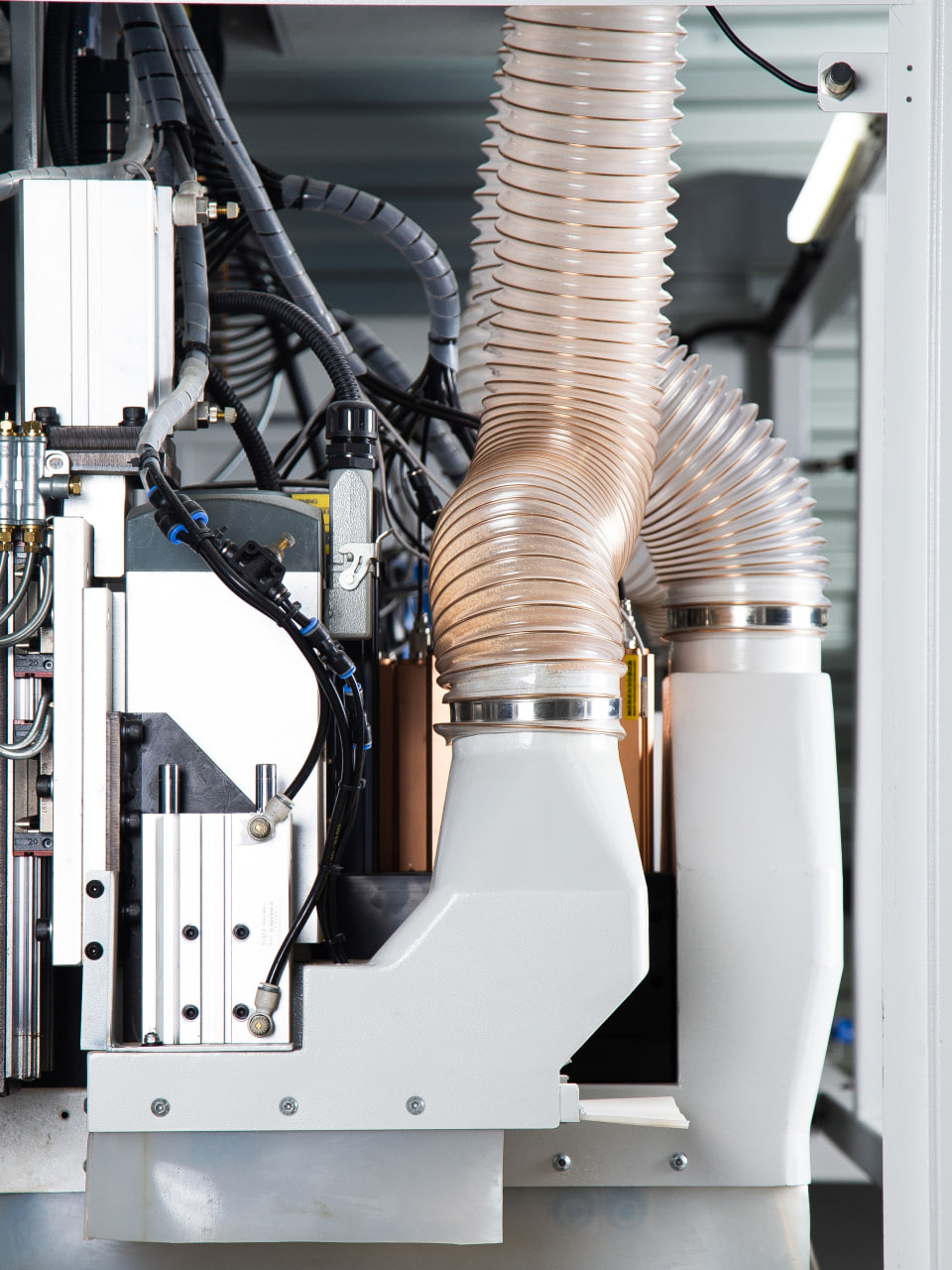

Сверлильные группы
Две сверлильных группы: одна верхняя и одна нижняя +2 фрезерных узла в стандартной комплектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4 + 4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.
Пазовальный узел
Для выполнения быстрых пазовальных работ станок оснащен пилой диаметром 120 мм.

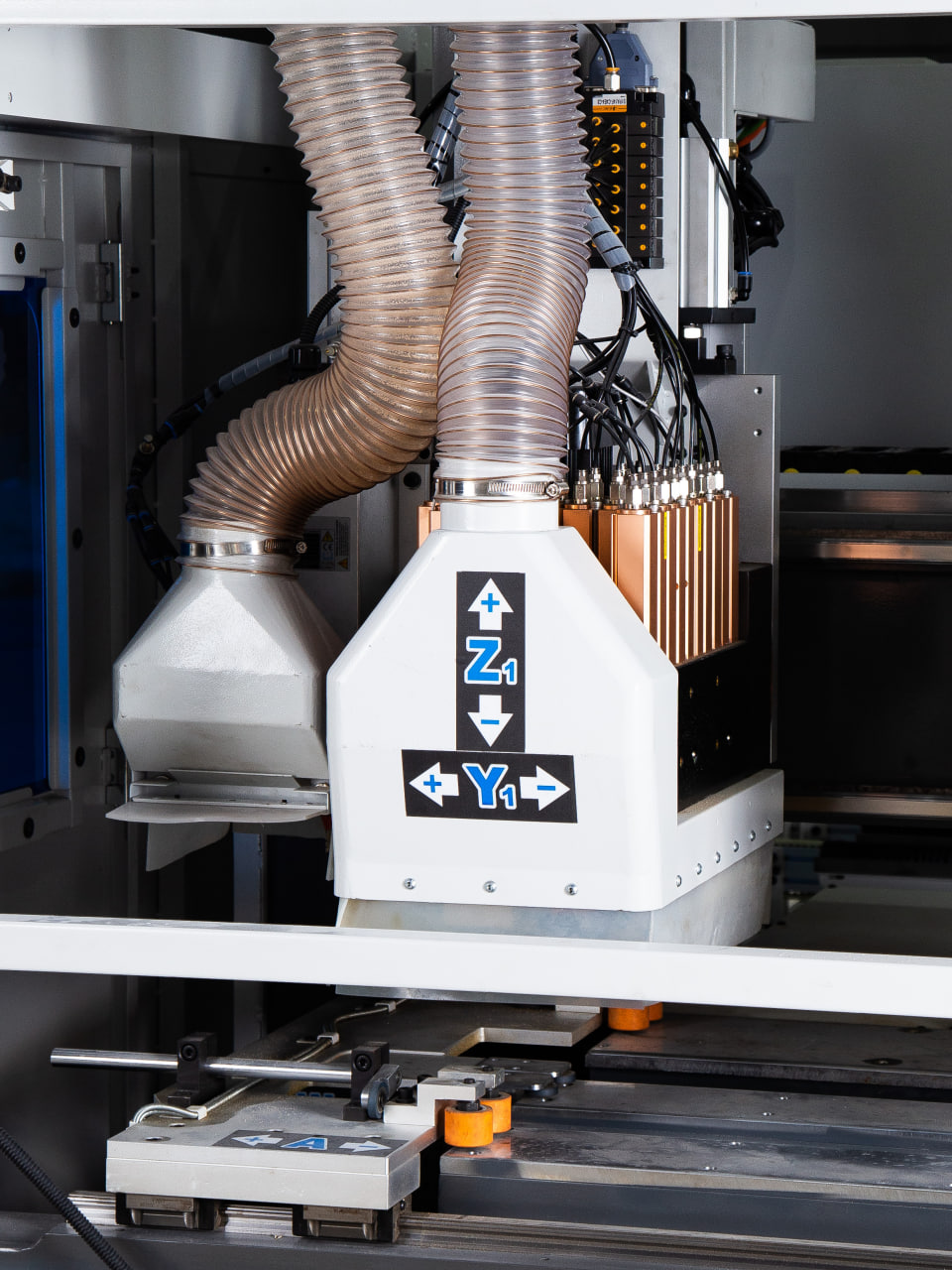

Компоновка одной верхней сверлильной группы
Компоновка одной верхней сверлильной группы. 12 вертикальных + 8 (4 + 4) горизонтальных шпинделей.

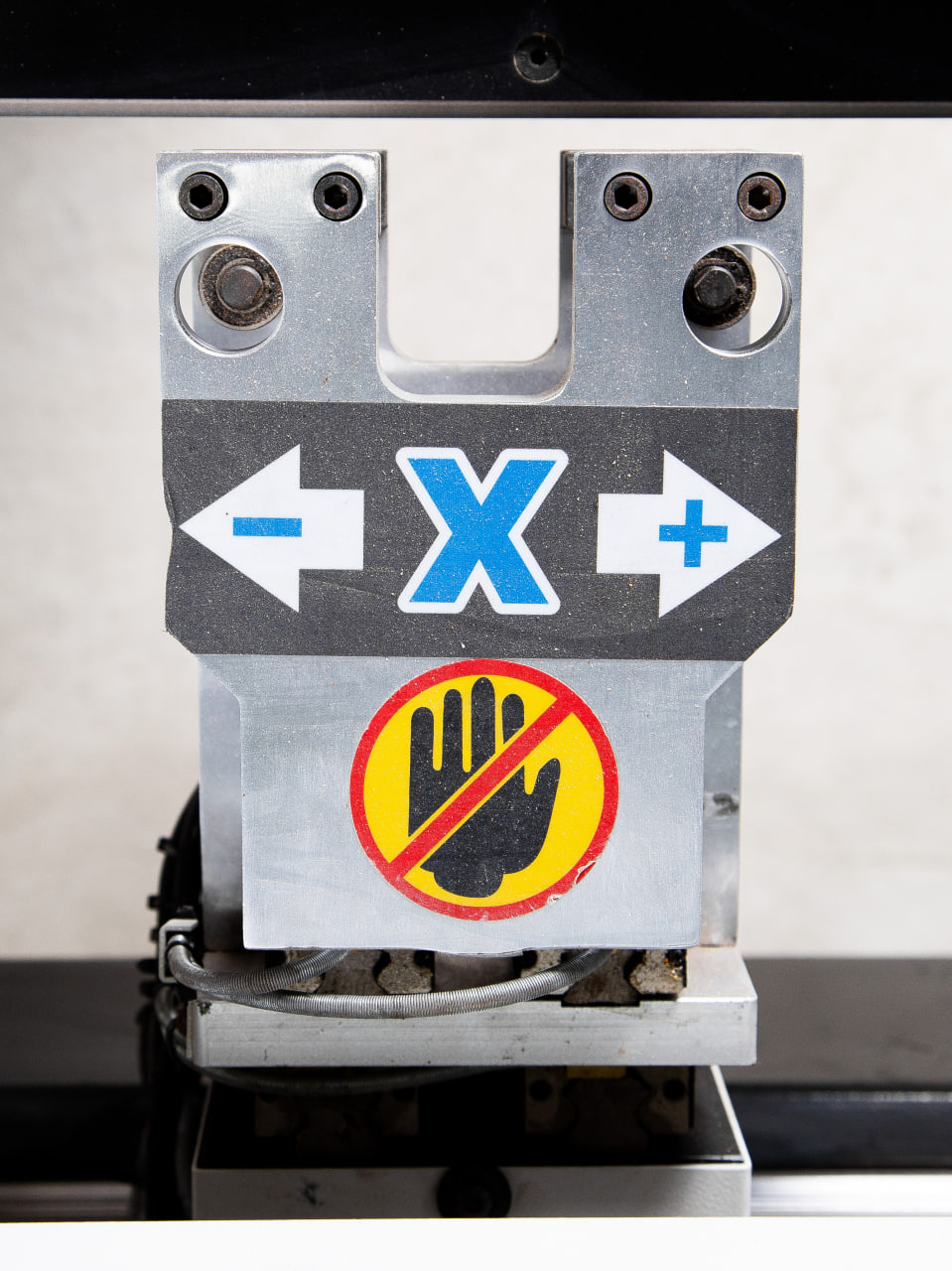

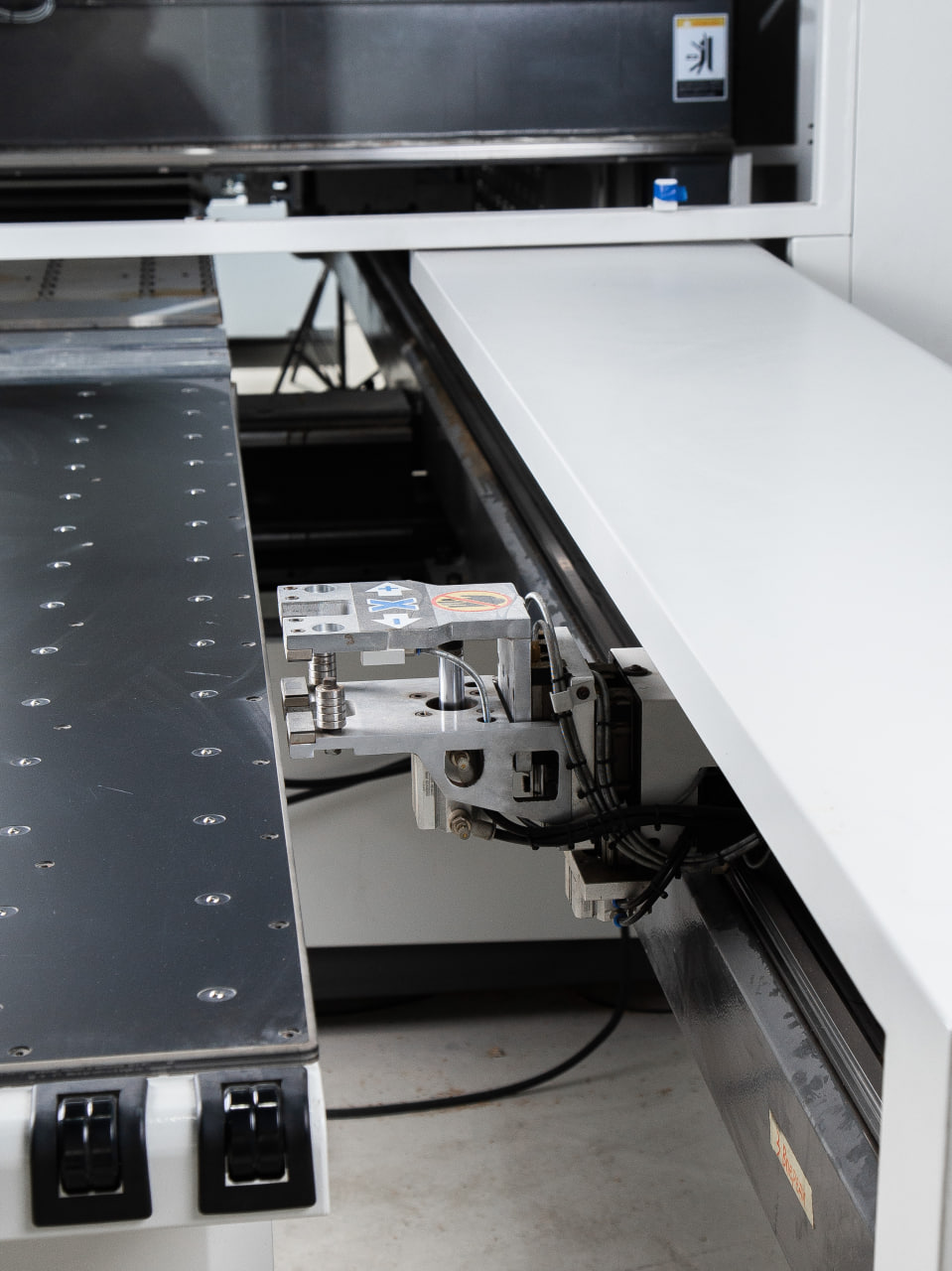

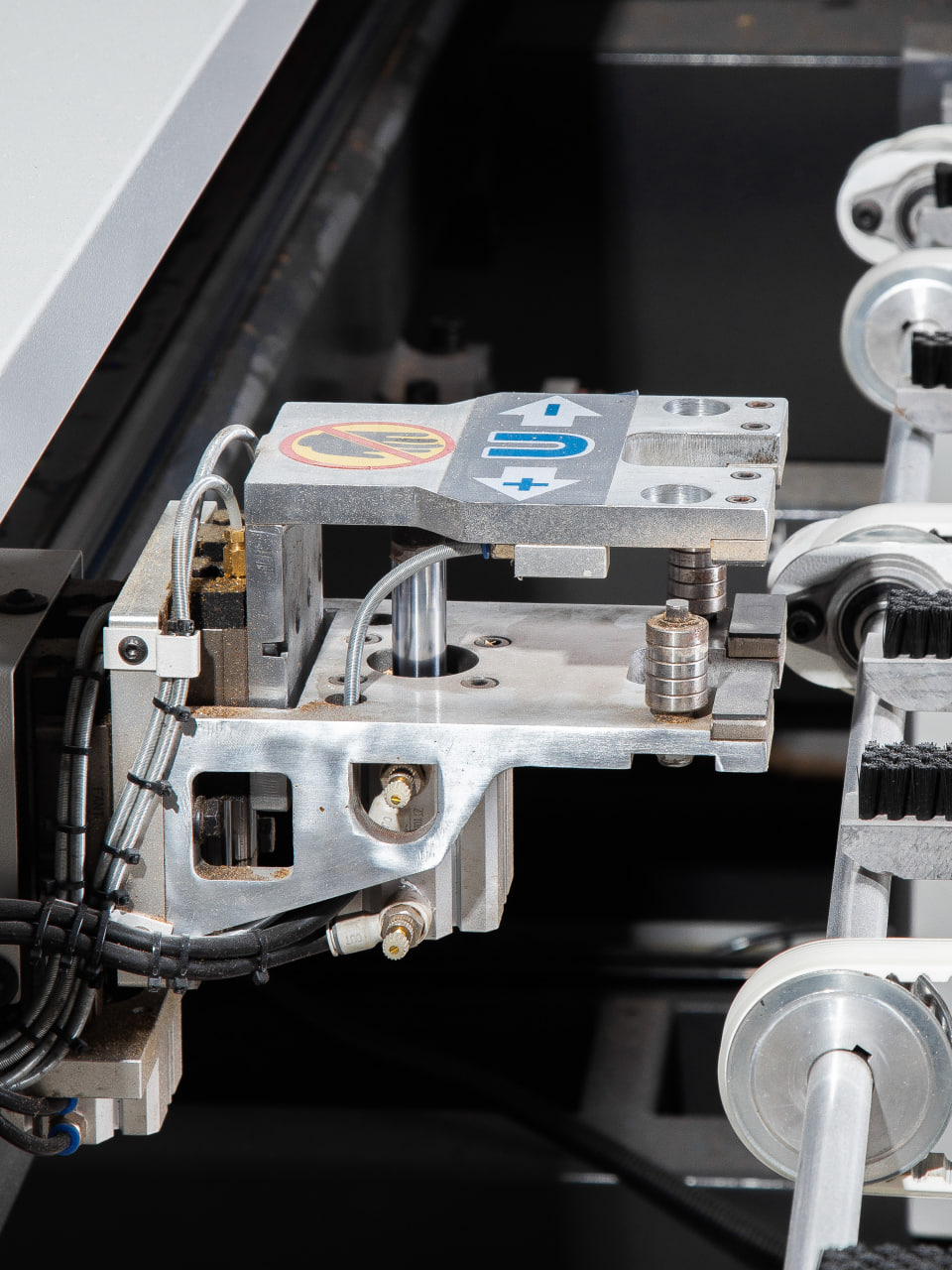

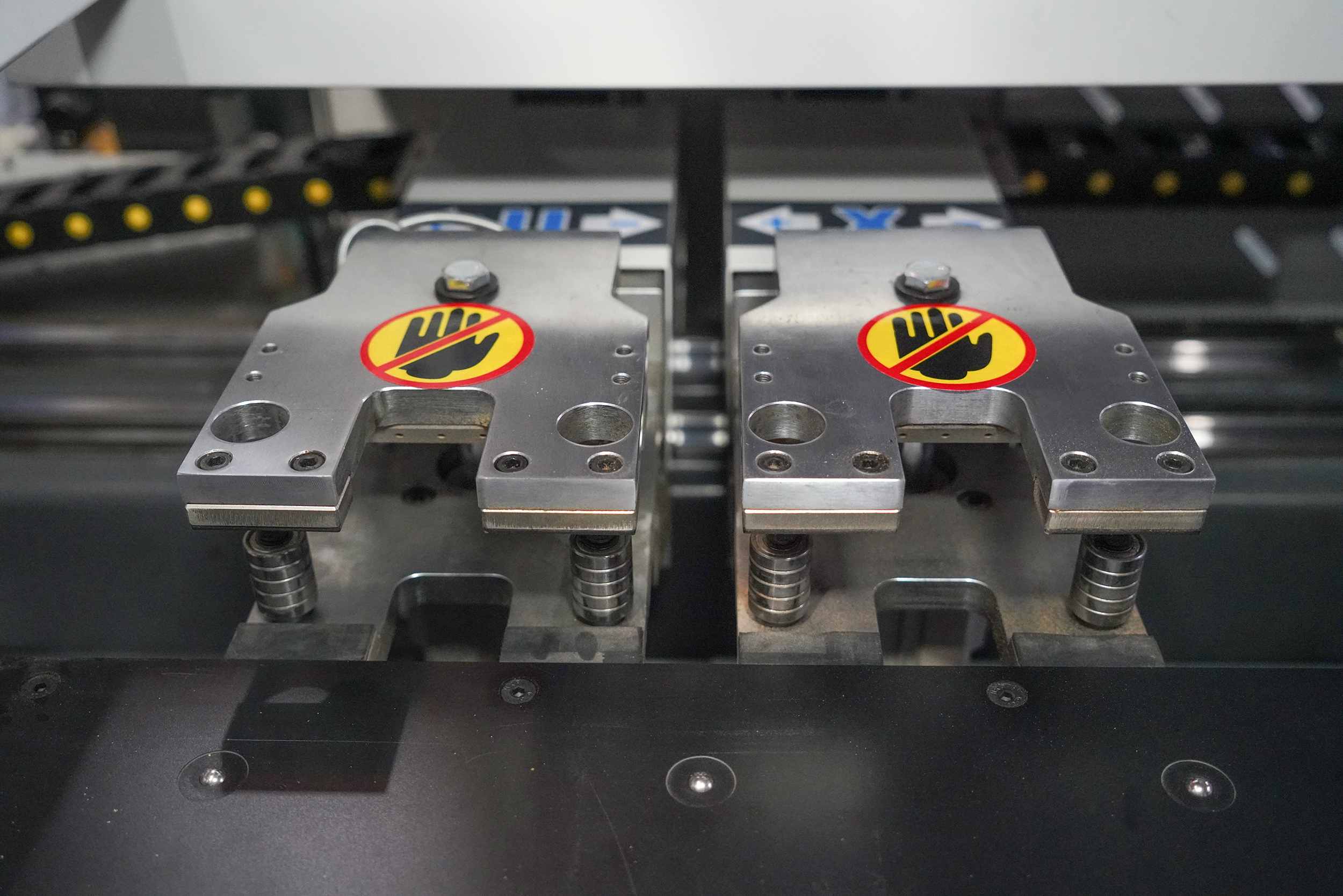

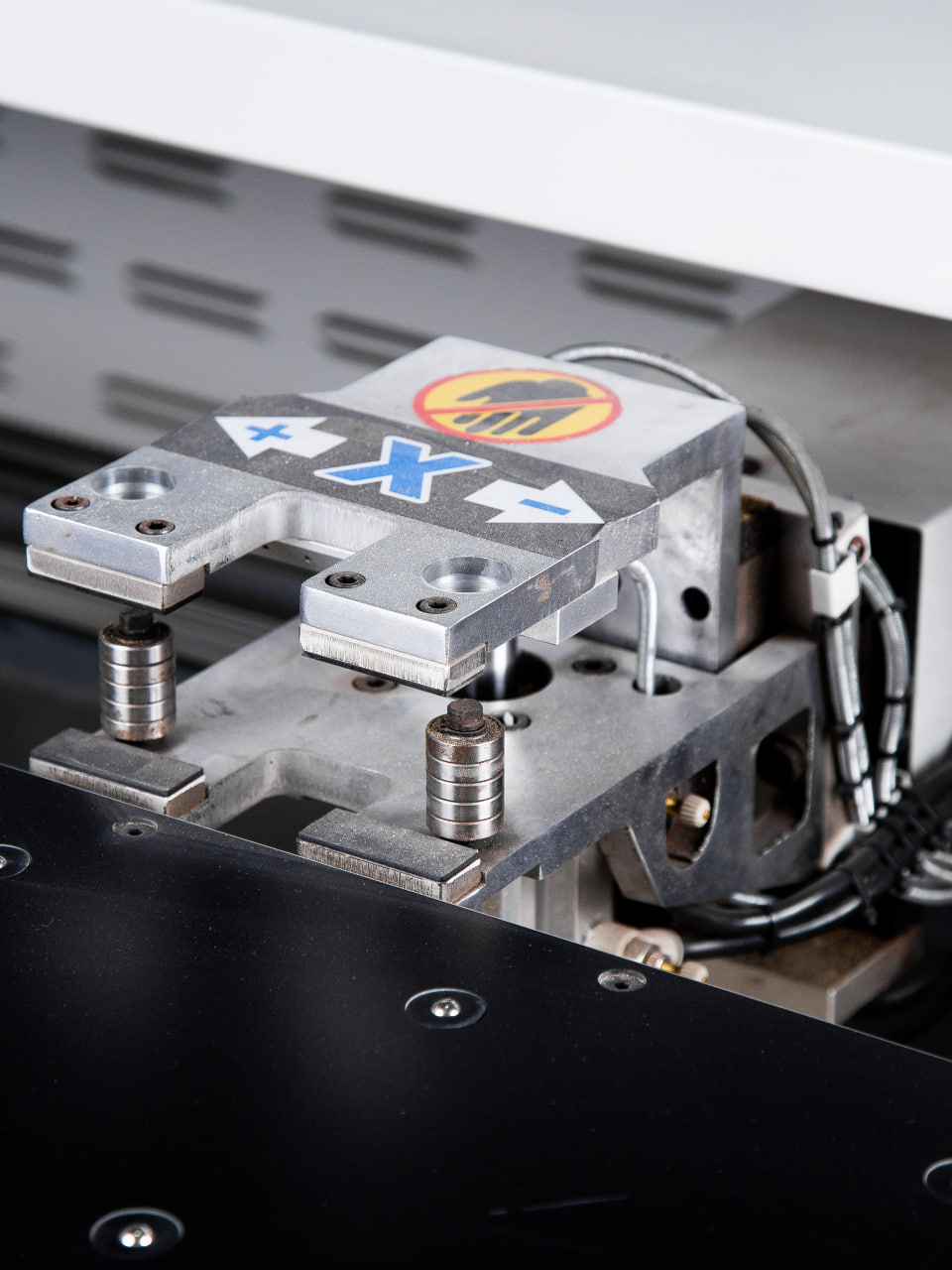

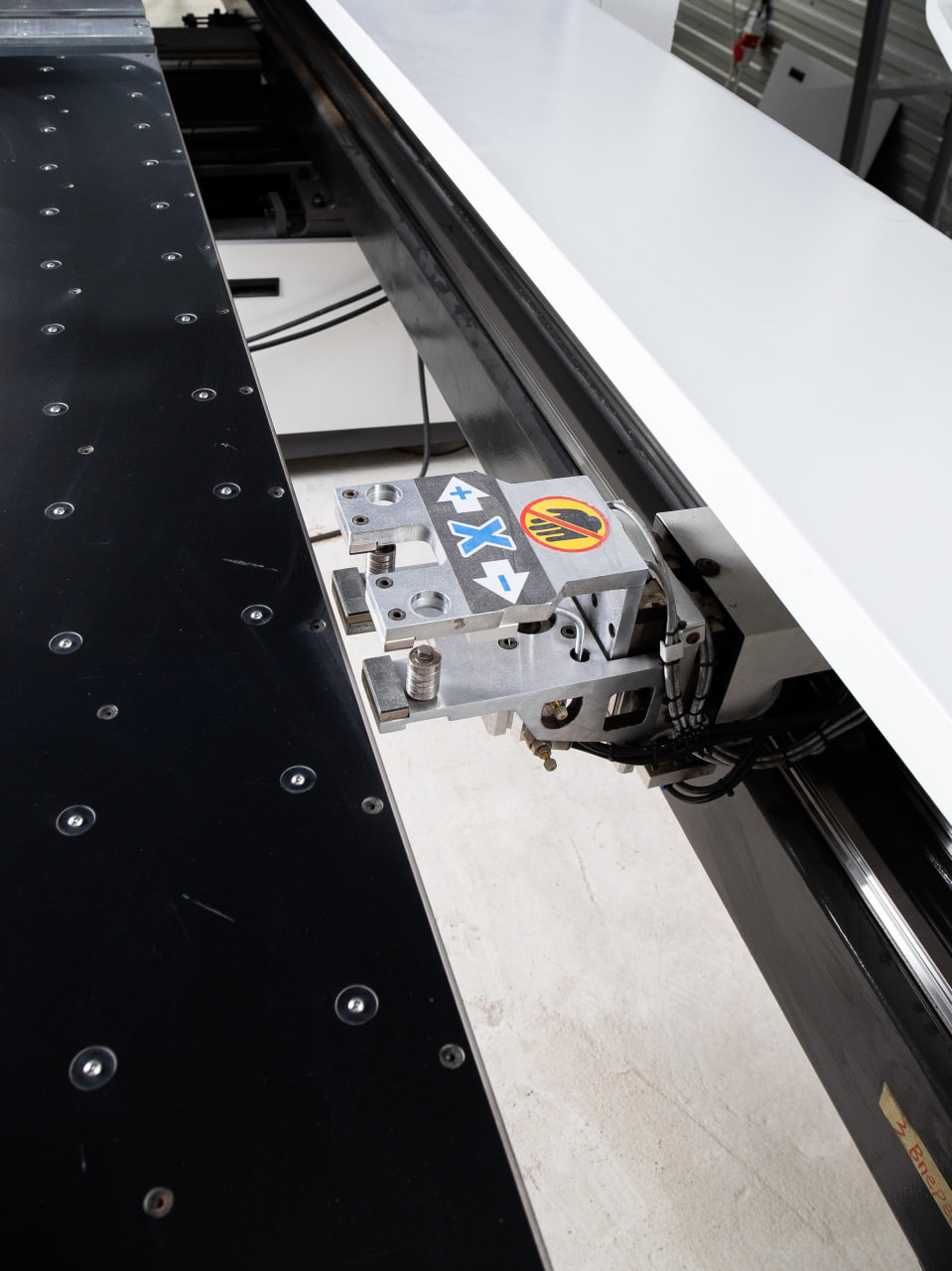

Пневматические захваты
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки.
Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.
Перемещение захватов осуществляется сервомоторами с абсолютными энкодерами, что обеспечивает безупречную точность позиционирования.

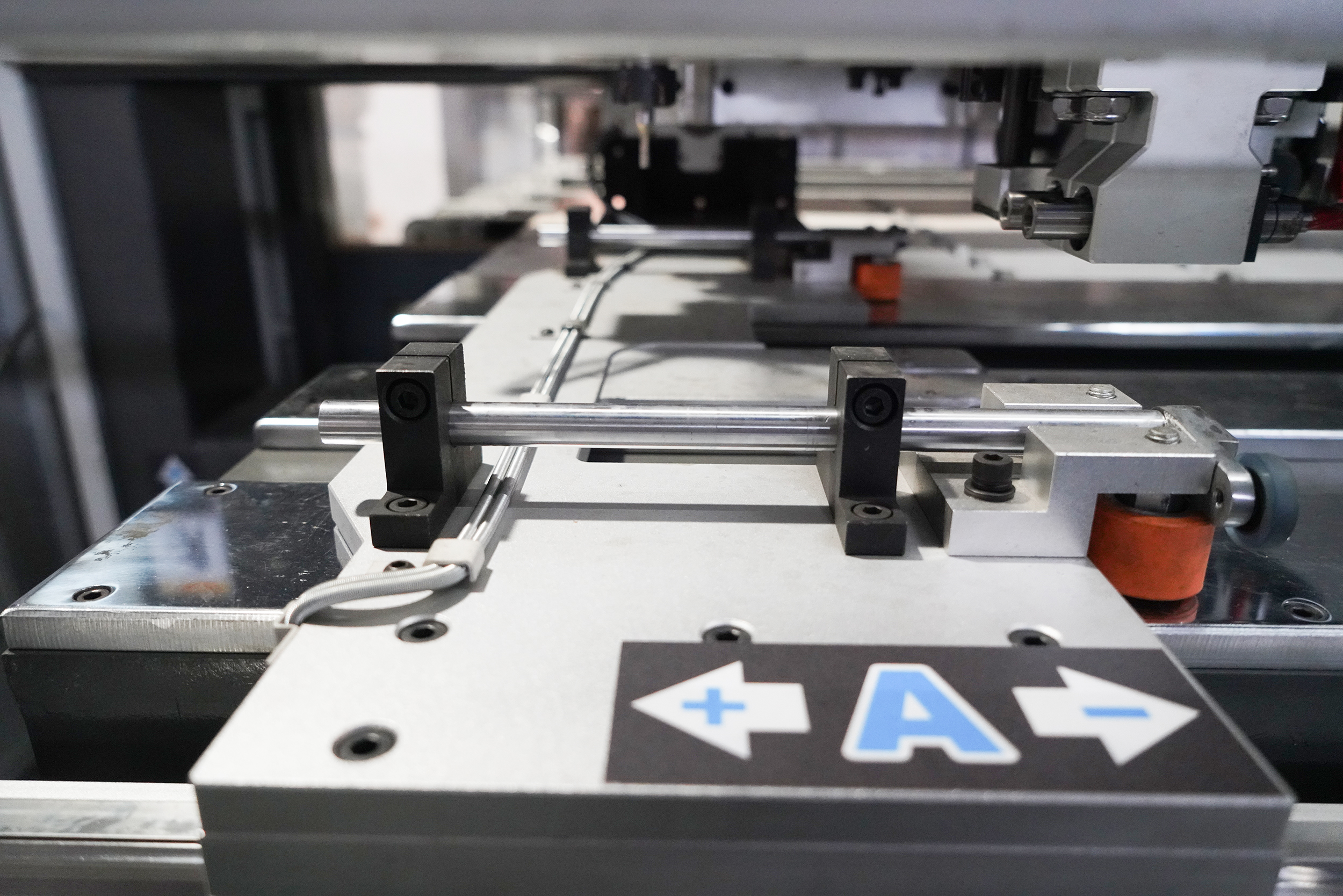

Боковой упор
Программно управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали.

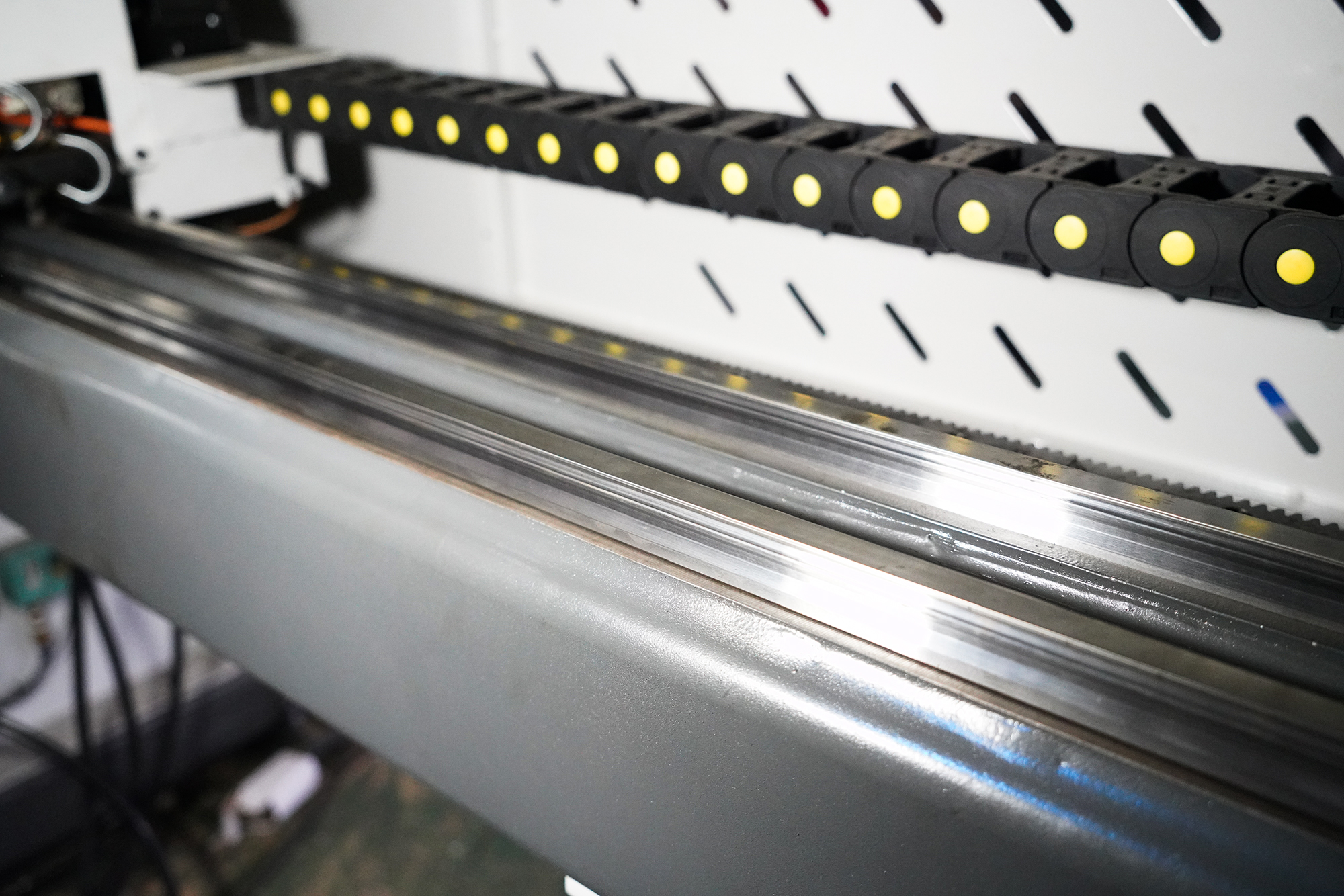

Направляющие
Линейные направляющие для точного перемещения.

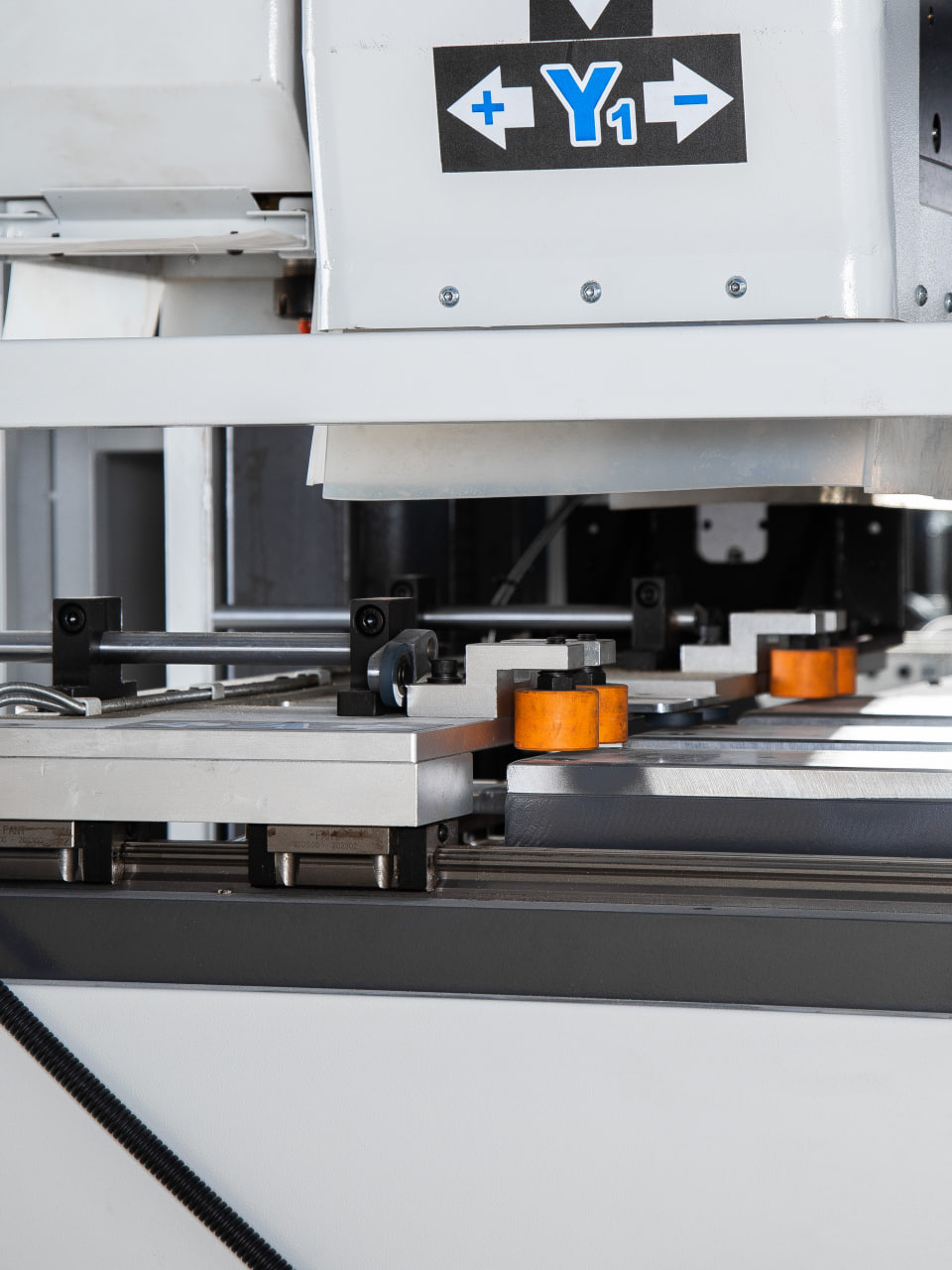

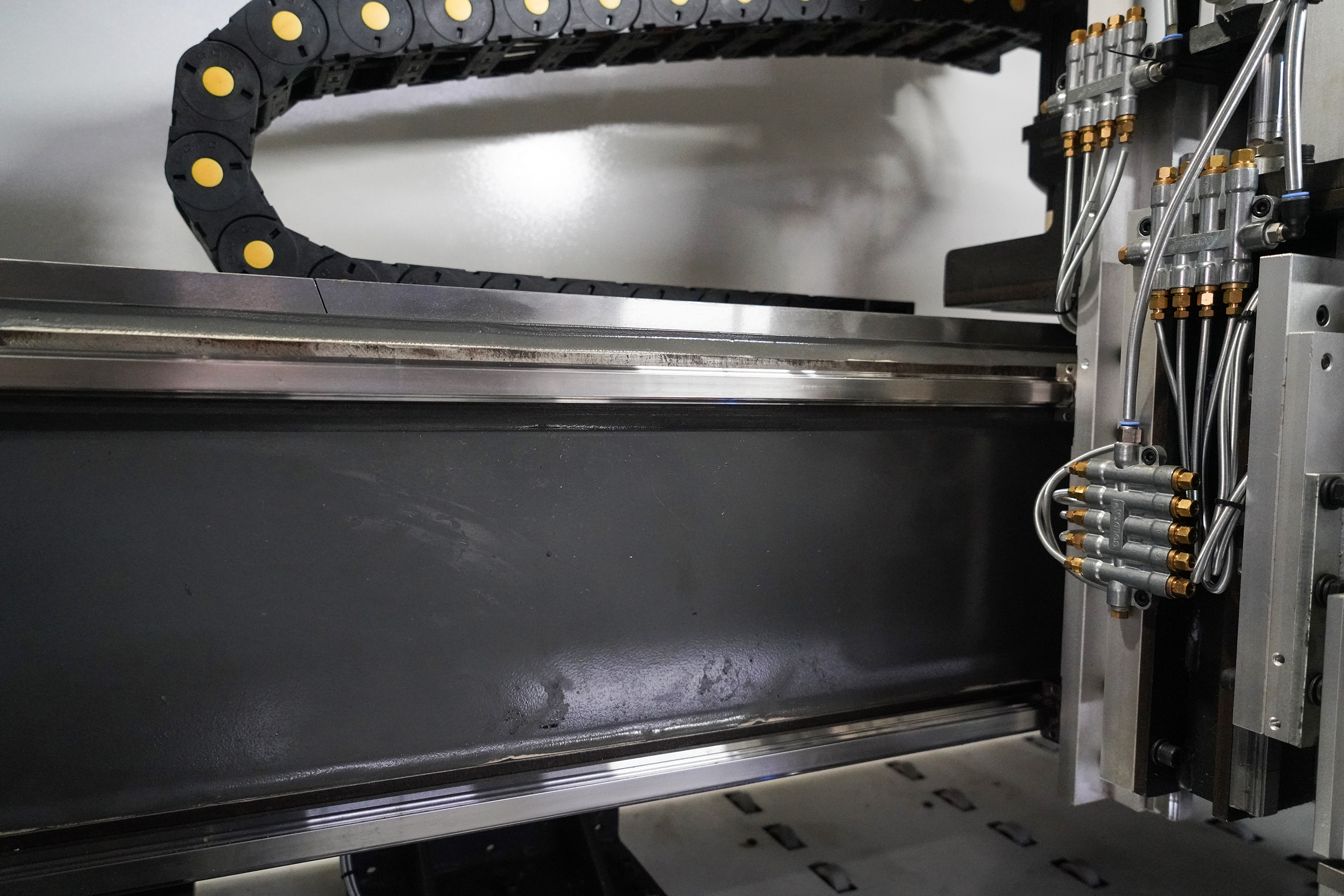

Система перемещения по оси Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью.
Перемещение оси по Z
Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях.
Серводвигатели
На всех осях используются высококачественные серводвигатели.

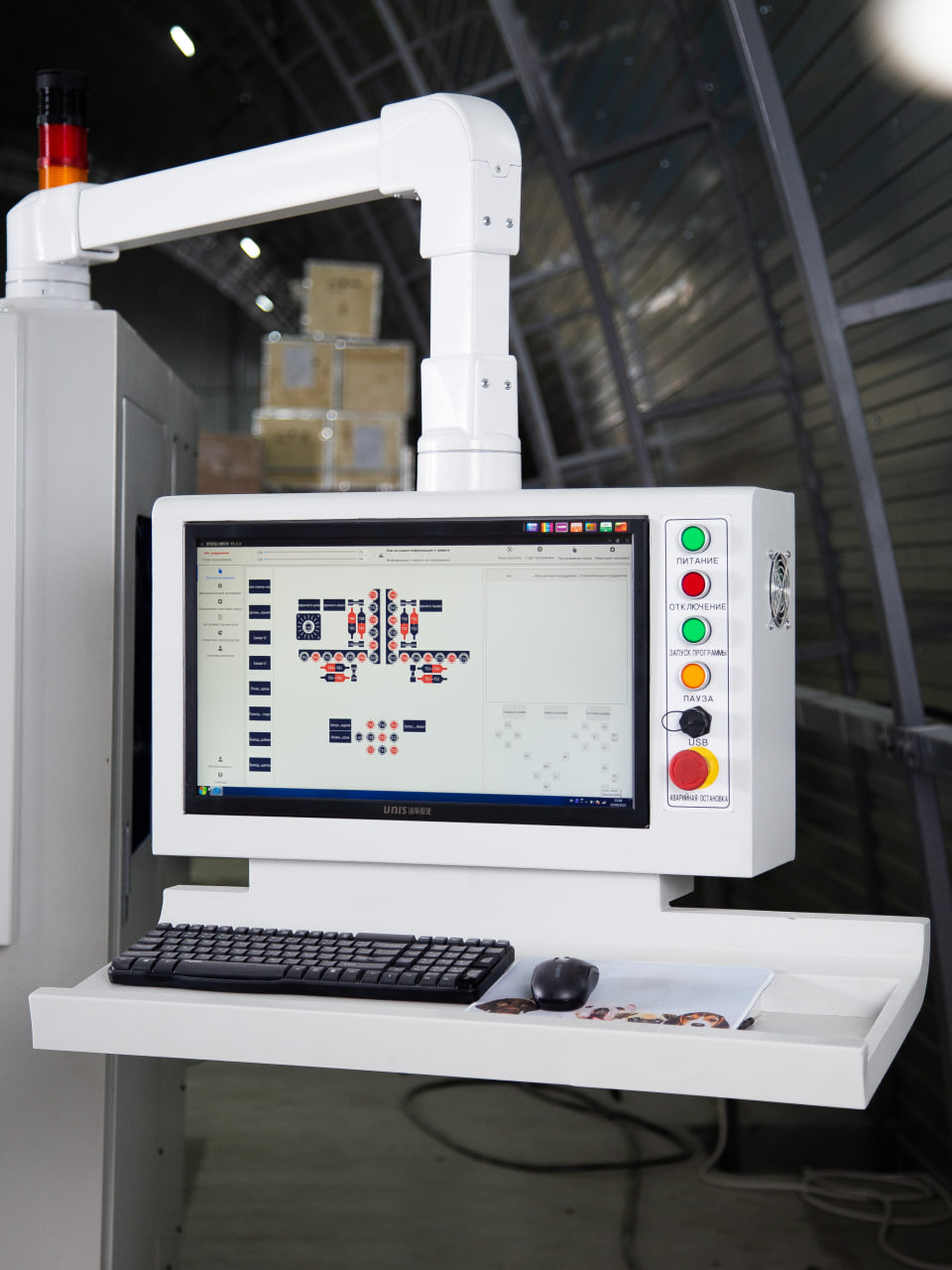

Промышленный компьютер
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС. Возможность online-соединения с заводом для настройки и корректировки параметров.
Сканер штрихкода
Возможность работы со сканером штрихкода, в разы ускоряет производительность технологического процесса.
