Сверлильно-присадочный центр с ЧПУ JIYU CD-612-5СBS

Характеристики

Общая мощность, кВт

Мощность сверлильной группы, кВт

2.2 кВт ×3

Упаковочный размер, мм

6445×2840×2220 мм

Все характеристики

По запросу

Условия оплаты и доставки

Сравнить

Назначение

Конструктивные особенности

Характеристики

Технические характеристики

Общая мощность, кВт

Мощность сверлильной группы, кВт

2.2 кВт ×3

Упаковочный размер, мм

6445×2840×2220 мм

Мощность шпинделя фрезерного узла, кВт

3.5 кВт×2

Посадочный размер фрезерного узла

ER 32

Кол-во оборотов фрезерного узла, об/мин

18 000

Вертикальные шпиндели

12х2 (верх), 9 (низ)

Горизонтальные шпиндели

4+4 по оси X, 4+4 по оси Y, итого 16

Рабочее давление воздуха, МПа

0.6 – 0.8 МПа

Рабочее напряжение, В / Гц

380/50

Толщина детали, мм

10 - 55 мм

Ширина детали, мм

40 - 1220 мм

Длина детали, мм

140 - 3000 мм

Вес, кг

3800

Назначение

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.

Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.

Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.

СХЕМА ОБРАБОТКИ СТАНКА

КОМПОНЕНТЫ СТАНКА

Система управления	LNC	Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность
Инверторы	WEICHI/DELTA
Направляющие	FEILANGTE/HTPM	Качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением
Тепловые реле	Schneider
Контакторы	Schneider
Мотор редуктор	ZHONGDA	Прямой привод, отсутствие ремней, высокая точность и стабильность перемещения
Servo System	MOTONG	Усовершенствованная прецизионная версия для стабильной работы на высоких скоростях

ПОДАЮЩИЙ СТОЛ

СВЕРЛИЛЬНЫЕ ГРУППЫ

ПАЗОВАЛЬНЫЙ УЗЕЛ

КОМПОНОВКА ОДНОЙ СВЕРЛИЛЬНОЙ ГРУППЫ

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ

БОКОВОЙ УПОР

НАПРАВЛЯЮЩИЕ

ПЕРЕМЕЩЕНИЕ ОСИ ПО Y

ПЕРЕМЕЩЕНИЕ ОСИ ПО Z

СЕРВОДВИГАТЕЛИ И ПРИВОДЫ

СЕРВОДВИГАТЕЛИ

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР

СКАНЕР ШТРИХКОДА

МАГАЗИН СМЕНЫ ИНСТРУМЕНТА ФРЕЗЕРНОГО АГРЕГАТА НА 4 ПОЗИЦИИ

УГЛОВАЯ ПЕРЕДАЧА НА 2 СТОРОНЫ

АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ

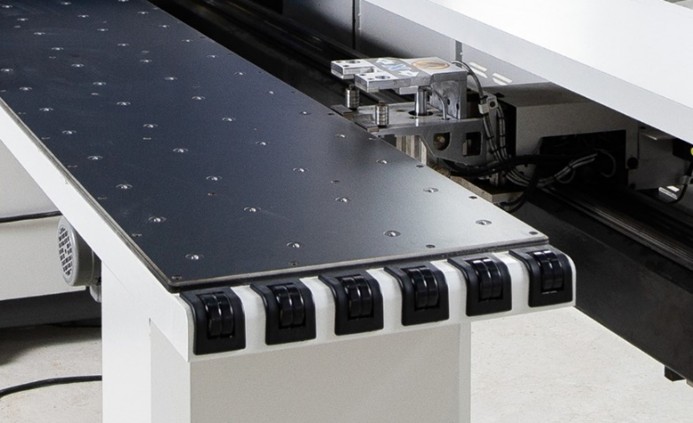

ПОДАЮЩИЙ СТОЛ

Оборудован системой поддува, это позволяет без особых усилий пода-вать заготовку в зону обработки и избегать царапин на поверхности материала.

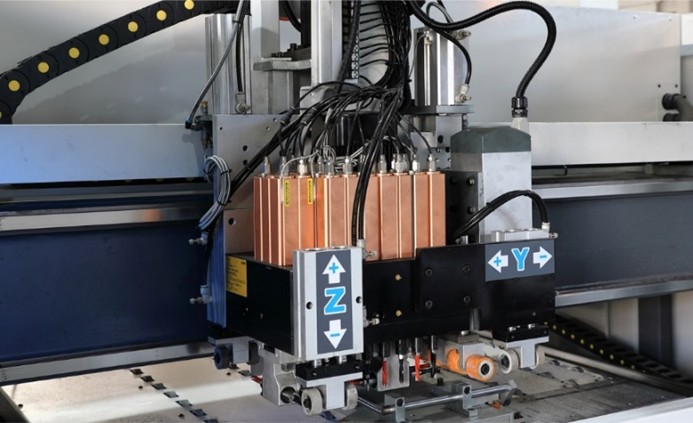

СВЕРЛИЛЬНЫЕ ГРУППЫ

Три сверлильных группы: две верх-ние и одна нижняя по 2,2 Вт +2 фре-зерных узла (верхний и нижний)
Конфигурация каждой верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлиль-ной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.

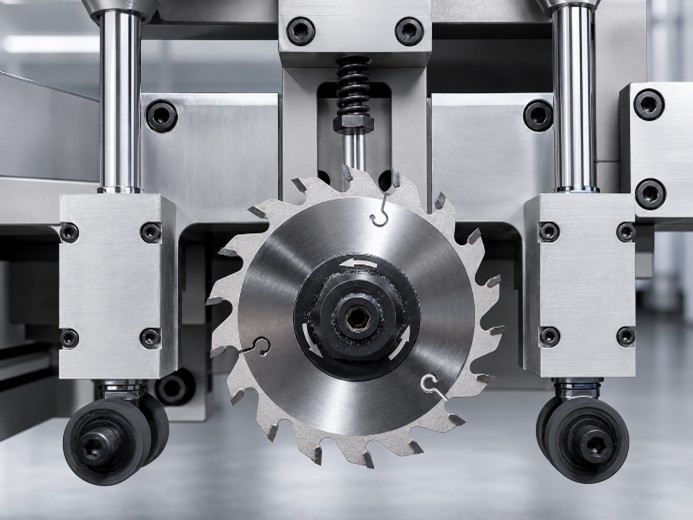

ПАЗОВАЛЬНЫЙ УЗЕЛ

Для выполнения быстрых пазоваль-ных работ станок оснащен пилой диаметром 120 мм.

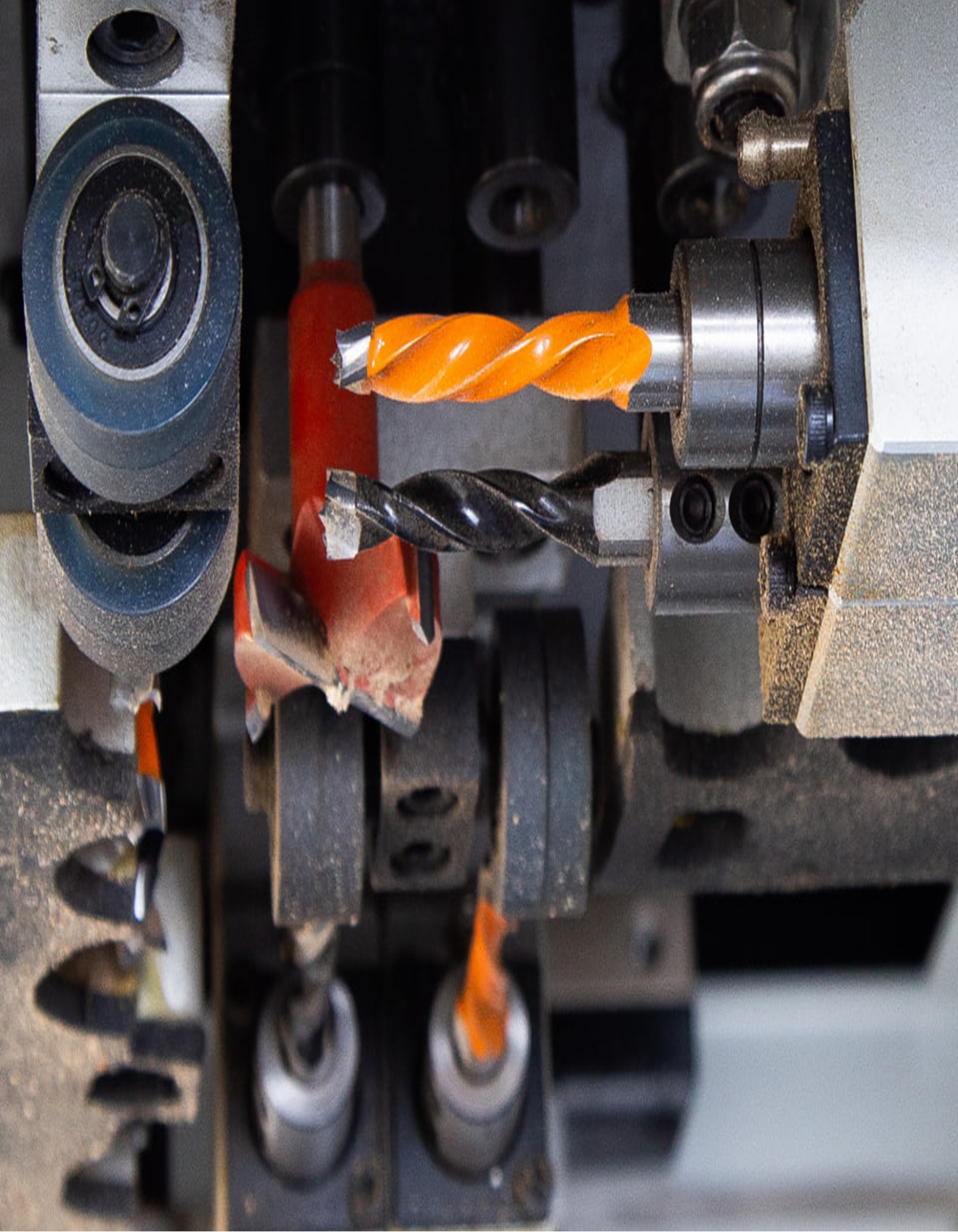

КОМПОНОВКА ОДНОЙ СВЕРЛИЛЬНОЙ ГРУППЫ

Компоновка одной верхней сверлильной группы. 12 вертикальных + 8 (4+4) горизонтальных шпинделей.

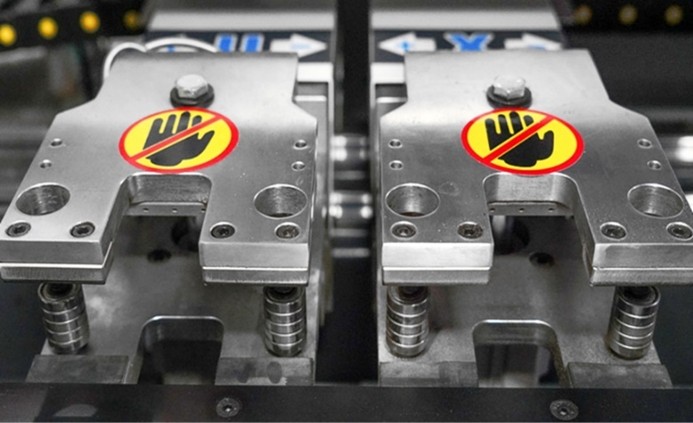

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ

Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки. Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.

БОКОВОЙ УПОР

Программно-управляемый боковой упор с обрезиненными роликами для надежного и точного позиционирования детали.

НАПРАВЛЯЮЩИЕ

Линейные направляющие для точного перемещения.

ПЕРЕМЕЩЕНИЕ ОСИ ПО Y

Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью.

ПЕРЕМЕЩЕНИЕ ОСИ ПО Z

Ось Z приводится в действие усиленной винтовой парой с точностью перемещающей сверлильную группу на высоких скоростях.

СЕРВОДВИГАТЕЛИ И ПРИВОДЫ

В приводах каждой оси используются высококачественные серводвигатели известных брендов, обеспечивающие точное перемещение каждой оси на высоких скоростях и стабильность траектории перемещения.

СЕРВОДВИГАТЕЛИ

На всех осях используются высококачественные серводвигатели.

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР

Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС. Возможность ONLINE-соединения с заводом для настройки и корректировки параметров.
