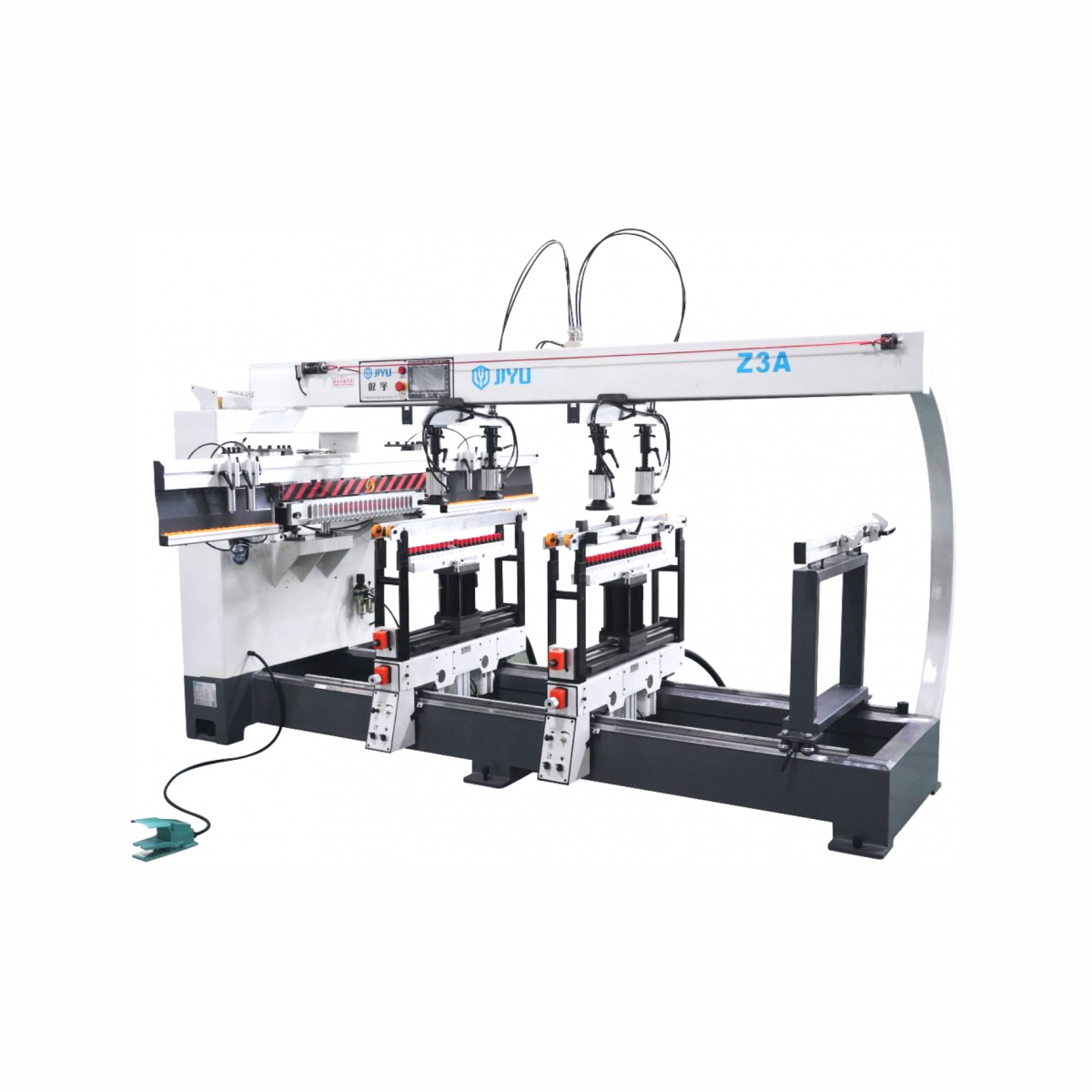

Многотраверсный сверлильно-присадочный станок JIYU Z3A
Количество шпинделей, шт
21х3=63
Скорость вращения шпинделя, об/мин
2840
Общая мощность, кВт
4,5
Конструктивные особенности
Характеристики
Документация
Видеообзор
Технические характеристики
Количество шпинделей, шт
21х3=63
Скорость вращения шпинделя, об/мин
2840
Общая мощность, кВт
4,5
Максимальное расстояние между обрабатываемыми отверстиями, мм
2040х640
Посадочный диаметр сверла в патрон, мм
10
Максимальная глубина, мм
60
Максимальное поле загрузки, мм
3000х2500х1560
Модель
Z3A
Габаритные размеры, мм
3080х1470х1750
Вес, кг
1100
Назначение
Применяется для сверления отверстий в деталях на предприятиях по производству корпусной мебели. Станок работает в полуавтомати-ческом режиме.
Высокая жесткость станины и большой вес исключают вибрации при работе и позволяют выполнять сверление деталей с высокой точностью.

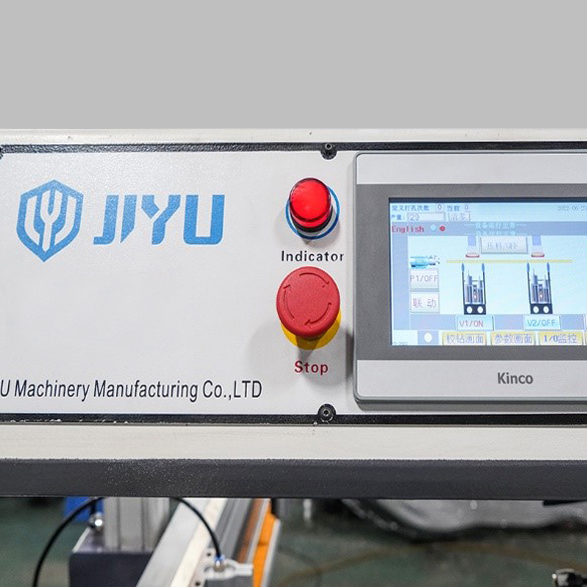

Управление сверлильными группами осуществляется с помощью пульта управления Управление сверлильными группами осуществляется с помощью пульта управления
Позиционирование размера на линейке 3 осуществляется с помощью 4-х пневматически управляемых упоров.
Перемещение нижних вертикальных групп на призматических направляющих с линейными подшипниками для точного позиционирование на нужный размер обработки,
Позиционирование в размер осуществляется по линейке. Фиксация сверлильной группы на заданном размере осуществляется с помощью пневматики.
Сверлильные группы
3 сверлильных группы 2 в плоскость 1 в торец пневматические упоры для позиционирования деталей
