Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D
Общая мощность, кВт
8
Размер обработки
100х2800х60
Точность обработки, мм
±0.05/300
Конструктивные особенности
Характеристики
Документация
Видеообзор
Технические характеристики
Общая мощность, кВт
8
Размер обработки
100х2800х60
Точность обработки, мм
±0.05/300
Максимальная скорость холостого хода, мм/мин
80
Максимальная скорость сверления, м/мин
80
Серводвигатели
Dorna Servo motor (750 Вт х 3)
Шпиндели, кВт
2.2 х 1 + 3.5 х 1 с воздушным охлаждением
Инвертор
H-WISE Inverter
Рабочее напряжение, В / Гц
380 / 50
Зона обработки, мм
100х2800х60 (Опционально высота детали может быть увеличена до 100)
Операционная система
На базе LNC
Модель
CS-550-2D
Вес, кг
1500
Назначение
Сверлильно-присадочный станок с ЧПУ JIYU CS-550-2D предназначен для высокоточного сверления глухих отверстий и фрезерования различных элементов в торце и плоскости плитных материалов.Сенсорный экран интуитивно понятен, информативен и прост в управлении, автоматическое прижимные устройства надежно удерживают детали в течении всего цикла обработки, а немецкая система управления высокоскоростным шпинделем обеспечивает точное позиционирование и обработку на высоких скоростях. Программная система лазерного сканирования Banner laser sensor (USA) контролирует расстояние до объектов и осуществляет автоматический контроль высоты, обеспечивая безупречно точное сверление и фрезерование торца детали.

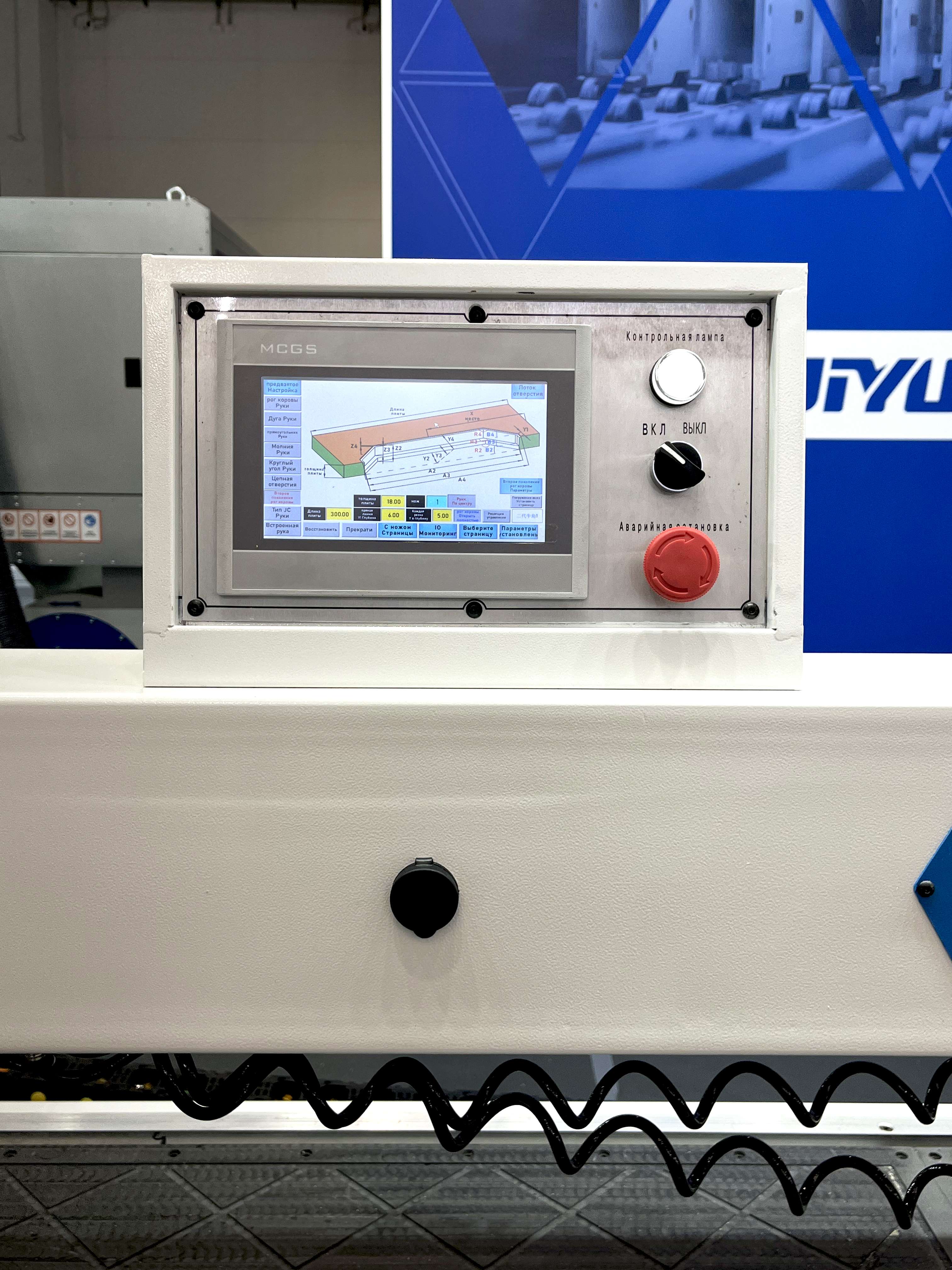

Пульт управления Пульт управления
Простое и интуитивно понятное меню с набором шаблонов под создание карт присадки и фрезеровки.
Обработка детали в двух плоскостях
Возможность работы не только по торцу детали, но и по плоскости, например, присадка под петлю и эксцентриковое соединение, фрезерование пазов и выборок под ручки на плоскости детали.
Одновременная загрузка нескольких деталей
Возможность установки до 2-х деталей на рабочий стол для работы в «маятниковом» режиме, что значительно увеличивает производительность при работе с серийными изделиями.

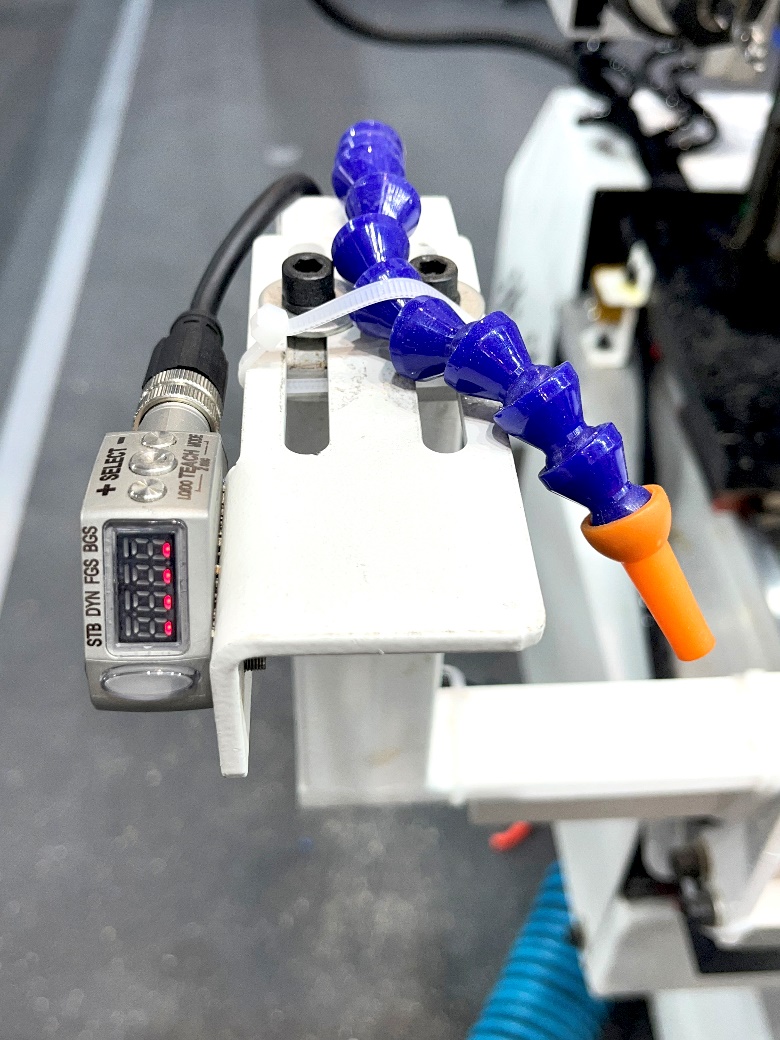

Система оптического сканирования
Система оптического сканирования от американской компании Banner с безупречной точностью определяет точки и траектории обработки. Корпус оптического элемента из нержавеющей стали с классом защиты IP69K.

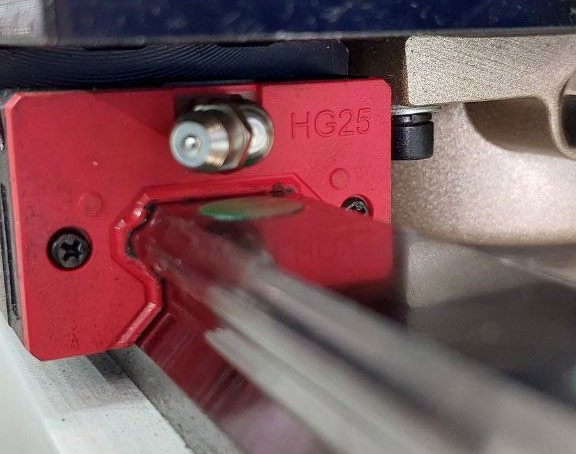

Подшипники и направляющие
Линейные подшипники и качественные направляющие для точного, быстрого и плавного перемещения рабочих узлов.

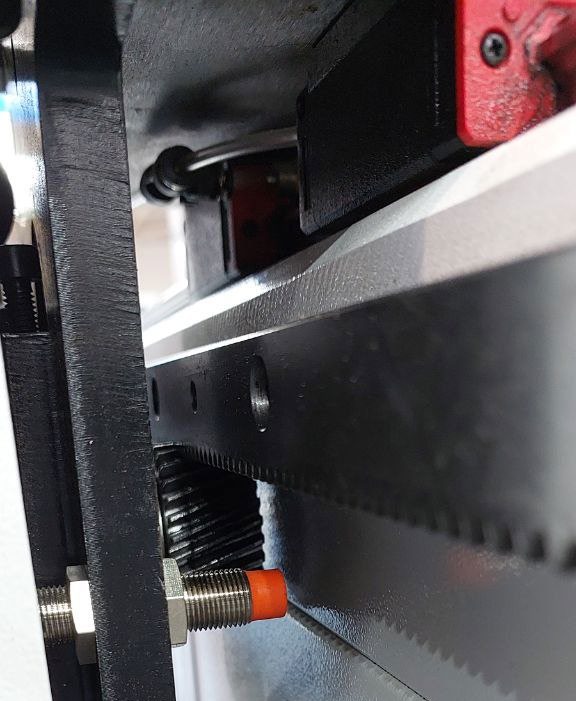

Рейки-шестерни
Рейки-шестерни в механизме перемещения для жесткости и долговечности конструкции.

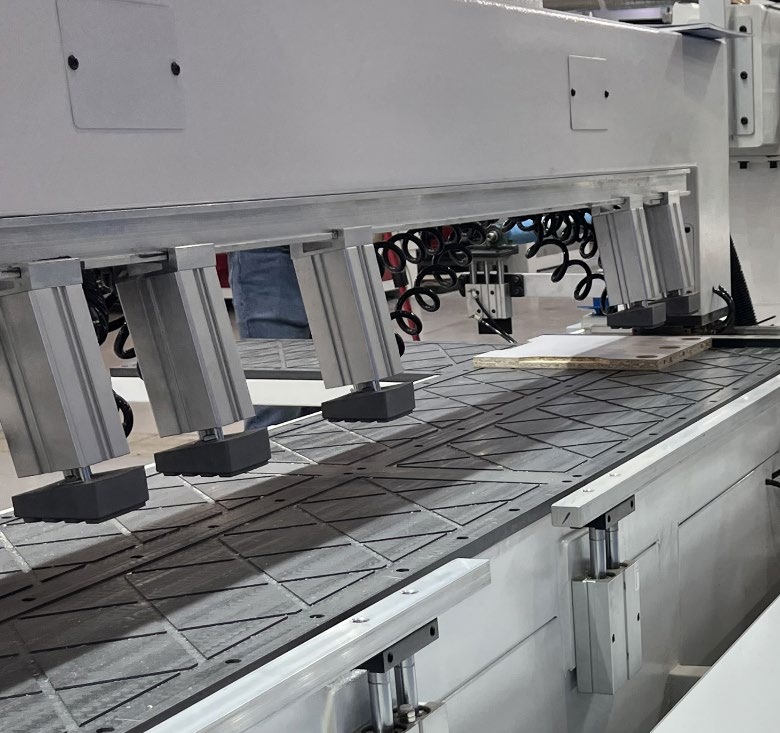

Прижимные устройства
Прижимные устройства с возможностью перемещения в зависимости от длины обрабатываемых деталей.

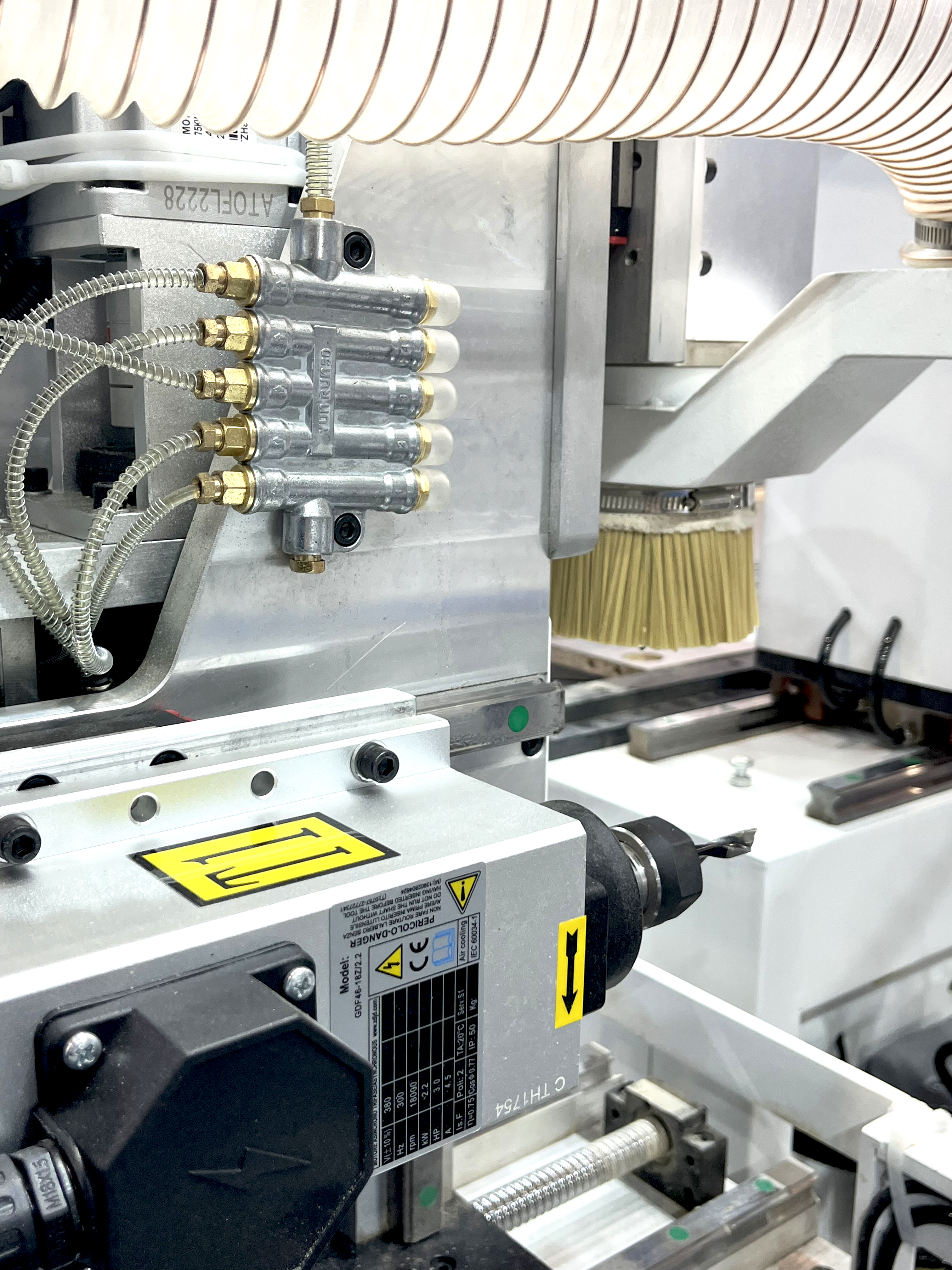

Система автоматической смазки
Система автоматической смазки производит смазку подшипников в автоматическом режиме по заданному регламентом времени обслуживания.
